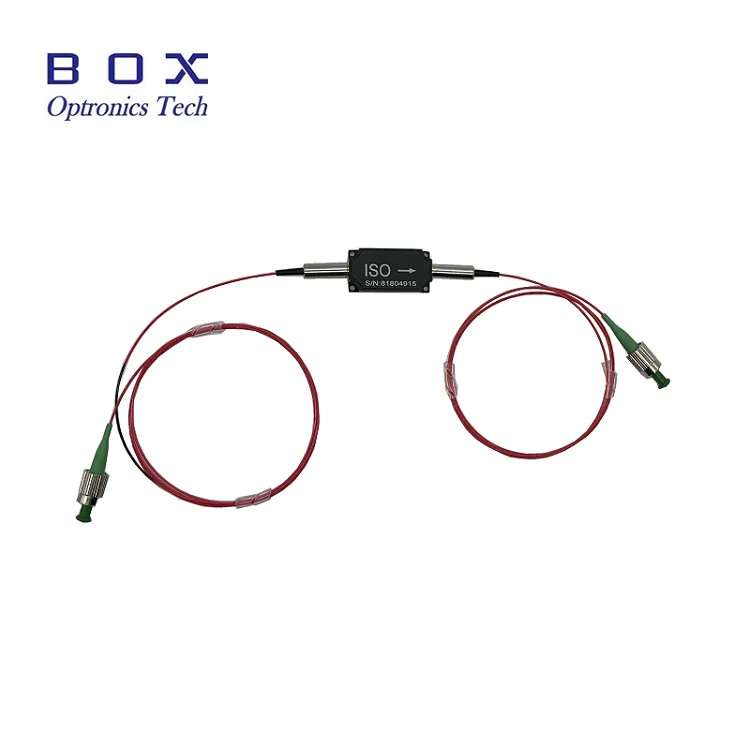

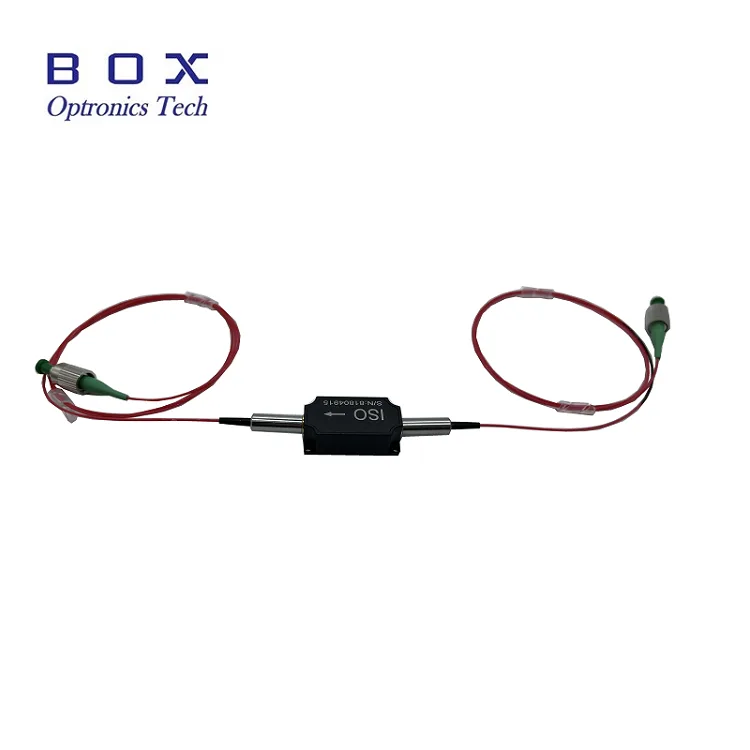

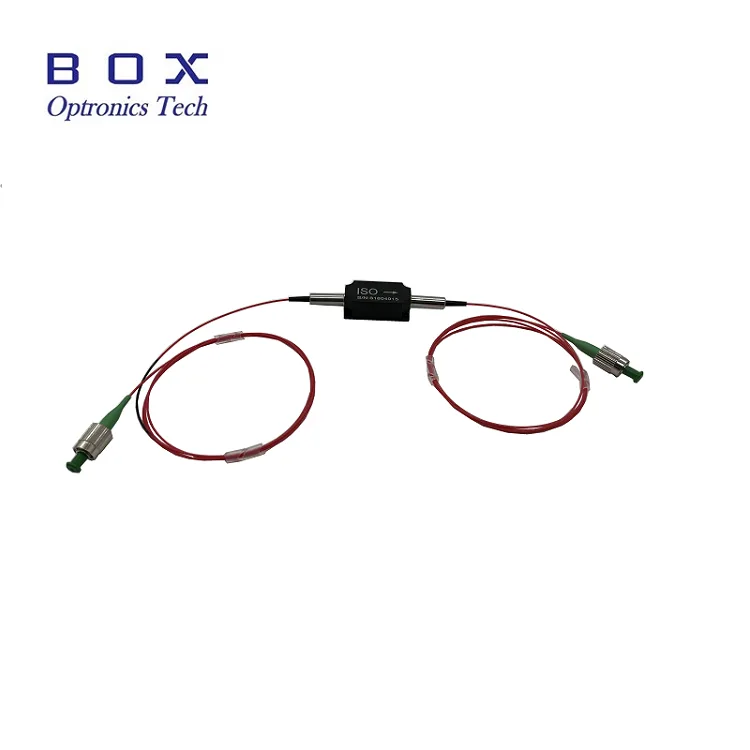

850 nm didelės galios optinis izoliatorius

„Box Optronics“ teikia 850 nm didelės galios optinį izoliatorių – pasyvų optinį komponentą, skirtą apsaugoti optines sistemas nuo žalingų atgalinių atspindžių. Šis didelio našumo izoliatorius pasižymi išskirtine iki 35 dB izoliacija, itin mažu įterpimo nuostoliu, tipišku 0,8 dB, ir palaiko didelės galios valdymą iki 500 mW/1W/5W/10W vidutinės galios.

Šis izoliatorius, esantis kompaktiškoje 58 × 28 × 26 mm pakuotėje su 780 AG pluošto košelėmis, užtikrina išskirtinį patikimumą ir stabilumą sudėtingoms reikmėms. Nesvarbu, ar tai būtų šviesolaidiniai lazeriai, OCT sistemos, optiniai stiprintuvai ar bandymo prietaisai, „Box Optronics“ siūlo aukštos kokybės izoliatorius, kuriuos užtikrina griežta kokybės kontrolė ir pasaulinė techninė pagalba.

Pagrindinės savybės

● Didelė izoliacija: iki 35 dB tipinė didžiausia izoliacija

● Mažas įterpimo nuostolis: įprastas 0,8 dB, maksimalus 1,2 dB

● Didelis grąžinimo nuostolis: 45 dB

● Aukštas poliarizaciją išlaikančių versijų išnykimo koeficientas

● Didelė galia: 500 mW / 1 W / 5 W / 10 W vidutinė galia

● Nuo poliarizacijos priklausomi nuostoliai (PDL): <0,15 dB

● Kompaktiškas ir tvirtas pakuotės dizainas

● SM pluoštas / PM pluoštas / arba kiti pluoštai

● Didelis patikimumas ir ilgalaikis stabilumas

● Platus darbinės temperatūros diapazonas: nuo -40°C iki +85°C

Tipinės programos

● Optiniai bandymo ir matavimo prietaisai

● 840 nm/850 nm optinės koherentinės tomografijos (OCT) sistemos

● 850 nm skaidulinių lazerių sistemos ir sėklų šaltiniai

● Skaidulinės optikos jutimo sistemos (interferometrinis jutimas)

● Tyrimų ir plėtros laboratorijos

● Biomedicininis vaizdavimas ir diagnostika

Techninės specifikacijos

Optinės specifikacijos (T=25°C)

Mechaninės ir aplinkosaugos specifikacijos

Produkto informacija

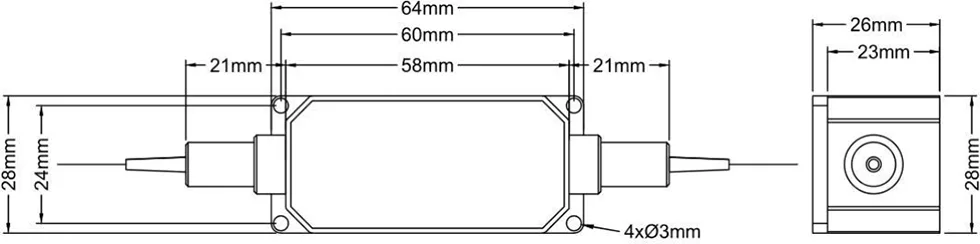

Pakuotės matmenys

Izoliatorius supakuotas į kompaktišką, tvirtą plastikinį korpusą, kurio matmenys (vienetas: mm):

Darbo principas

850 nm didelės galios šviesolaidžiu sujungtas optinis izoliatorius yra pasyvus optinis komponentas, užtikrinantis abipusį šviesos pralaidumą, leidžiantis perduoti optinius signalus į priekį ir blokuoti atgalinius atspindžius skaidulų sistemose.

Įrenginys yra pagrįstas Faradėjaus sukimosi efektu, kartu su poliarizacijos optika, ir yra vieno režimo pluošto (SMF) ir poliarizaciją palaikančio pluošto (PMF) versijos, leidžiančios lanksčiai integruoti į skirtingas optines sistemas.

● Kryptis į priekį: šviesa prasiskverbia su minimaliais įterpimo nuostoliais

● Atvirkštinė kryptis: atgal atspindėta šviesa blokuojama dėl didelės izoliacijos

● Apsaugo lazerinius diodus ir stiprintuvus nuo atgalinio atspindžio sukeltų pažeidimų ir triukšmo

● Pagerina sistemos stabilumą ir sumažina intensyvumo triukšmą (RIN)

Kodėl verta rinktis „Box Optronics“?

● ✓ Griežta kokybės kontrolė su 100 % patikrinimu prieš išsiuntimą

● ✓ Konkurencinga kainodara ir stabili masinio pristatymo galimybė

● ✓ Lanksčios bangos ilgio, galios ir pluošto tinkinimo parinktys

● ✓ 7 × 24 valandų techninis palaikymas ir greitas atsakymas

● ✓ Galima atlikti testavimo pavyzdžius

● ✓ Pristatymas visame pasaulyje naudojant DHL, UPS, FedEx greitąjį pristatymą

Užsakymo informacija

Modelių nomenklatūra

HPIS / HPMIS - XXX -X - X - X - X - XX - XX

Pavyzdys:HPIS -850 -0 -1 -1 -0 -00- FA

850 nm didelės galios optinis izoliatorius, SM pluoštas, 900 um laisvas vamzdelis, 1 m pluošto ilgis, matmenys: 58x28x26 mm, 500 mW valdymo galia, FC/APC jungtis

Galimos tinkinimo parinktys

● Centrinis bangos ilgis: 850 nm, 980 nm, 1030 nm, 1064 nm, 1310 nm, 1550 nm

● Vardinė galia: 0,5 W, 1 W, 2 W, 5 W, 10 W, galima didesnė galia

● Pluošto tipas: 780 AG, SMF-28, PM1550, kiti specialūs pluoštai

● Pluošto ilgis: 0,5 m, 1 m, 1,5 m, 2 m (priskirti ilgiai)

● Pigtail tipas: 900 um laisvas vamzdelis, 3,0 mm laisvas vamzdis, plikas pluoštas

● Paketo dydis: standartiniai arba pasirinktiniai pakuotės matmenys

Dėl individualių reikalavimų susisiekite su mūsų pardavimo komanda:

paštas: sales06@boxoptronics.com

Tel.: +86-13322933691

Svetainė: www.boxphotonics.com

Duomenų lapas ir bandymo ataskaita

Kiekvienas įrenginys pristatomas su išsamia bandymo ataskaita, kurioje dokumentuojami išmatuoti veikimo parametrai. Duomenų lapo PDF faile yra išsamios specifikacijos.

● Prie kiekvieno įrenginio pridedama atskira bandymo ataskaita

Duomenų lapas

Kainos pasiūlymo ir apmokėjimo sąlygos

Citatos sąlygos

● EXW (Ex Works): rekomenduojama, jei turite DHL / UPS / FedEx paskyrą. Siunčiame naudodamiesi jūsų paskyra; mes neapmokestiname jokių siuntimo išlaidų.

● DAP (pristatoma vietoje): jei neturite kurjerio paskyros, galime pasirūpinti, kad pristatymas būtų iš anksto apmokėtas.

● Kitos sąlygos: susisiekite su mumis ir aptarkite.

Mokėjimo sąlygos

● PayPal: greitas ir saugus mokėjimas už pavyzdžius ir nedidelius užsakymus

● T/T (banko pavedimas): standartinis įprastų gamybos užsakymų mokėjimo būdas

● Alibaba Trade Assurance: saugi internetinių operacijų užsakymų apsauga su pirkėjo garantija

● Lanksčios mokėjimo sąlygos: su ilgalaikiais ar strateginiais partneriais galima derėtis

Pristatymo laikas

● Standartinė gamyba: ~10 darbo dienų

● Tinkintos konfigūracijos: 15–20 darbo dienų

● Tūriniai užsakymai: dėl gamybos grafiko susisiekite

● Tarptautinis pristatymas: ~3–5 darbo dienos (DHL / UPS / „FedEx express“)

● Pagreitinta paslauga: galima paprašius (gali būti taikomas papildomas mokestis)

Operacijos pastabos ir tvarkymas

ESD apsauga

Nors optiniai izoliatoriai yra pasyvūs įrenginiai, norint išlaikyti našumą ir patikimumą, vis tiek reikia tinkamai juos tvarkyti.

● Naudokite švarias, be pūkelių pirštines, kad išvengtumėte užteršimo

● Dirbkite ant švaraus, nedulkėto paviršiaus

● Nelieskite pluošto galinių paviršių tiesiogiai

● Kai nenaudojate, ant jungčių laikykite apsauginius dangtelius

Pluošto tvarkymas

● Venkite per didelio pluošto lenkimo (minimalus lenkimo spindulys: 30 mm)

● Netraukite ir nesukite pluoštinių kojelių

● Prieš prijungdami išvalykite pluošto jungtis izopropilo alkoholiu

● Visada naudokite apsauginius dangtelius nuo dulkių, kai jungtis nenaudojama

● Prieš naudodami apžiūrėkite, ar nepažeistas pluošto galas

● Neviršykite didžiausios tempimo apkrovos

Galios valdymo svarstymai

● Įsitikinkite, kad įvesties galia neviršija vardinės didžiausios

● Naudokite tinkamą galios stebėjimą, kad išvengtumėte perkrovos

● Suteikite tinkamą šilumos išsklaidymą esant dideliam galios lygiui

● Pritvirtinkite ant aušintuvo, kad nepertraukiamai veiktų didelės galios

Montavimas ir montavimas

● Saugiai sumontuokite izoliatorių naudodami 4 tvirtinimo angas

● Užtikrinkite tinkamą išlygiavimą, kad sumažintumėte papildomų nuostolių

● Palikti pakankamai vietos pluošto lenkimo spinduliui

● Siekdami patikimumo, dirbkite nurodytame temperatūros diapazone

● Venkite mechaninio įtempimo ant pluošto košelių

Kokybės užtikrinimas ir aptarnavimas po pardavimo

Garantinis laikotarpis

„Box Optronics“ suteikia šiam gaminiui 12 mėnesių nuo pirkimo datos garantiją, kad jis neturi medžiagų ir gamybos defektų. Garantiniu laikotarpiu nekokybiškas prekes pataisysime arba pakeisime savo nuožiūra, nemokamai.

Garantijos išimtys

Šioms sąlygoms nemokama garantija netaikoma:

● Žala, padaryta dėl gamtos veiksnių (žaibo, potvynio ir kt.) arba aplinkos poveikio

● Gedimai dėl netinkamo naudojimo arba netinkamo naudotojo naudojimo

● Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos

● Neteisėti bandymai išardyti, modifikuoti ar taisyti

● Pakeistos arba neužbaigtos garantijos etiketės ant korpuso

● Pažeidimai arba praradimai transportuojant po išsiuntimo

● Žala, padaryta viršijus didžiausią galią arba eksploatavimo sąlygas

Pagalba po pardavimo

● Greitas atsakymo laikas: darbo dienomis per 24 valandas

● Nuotolinis trikčių šalinimas ir programų palaikymas

● Praėjus garantiniam laikotarpiui, teikiamos mokamos priežiūros paslaugos

● Tinkintos techninių konsultacijų paslaugos
