Produkto apžvalga – optinis galios matuoklis

„Box Optronics“ optinis galios matuoklis yra didelio našumo optoelektroninis matavimo prietaisas, sukurtas tiksliai aptikti ir analizuoti optinę galią. Sukurti aplink aukštos kokybės silicio (Si) ir indžio galio arsenido (InGaAs) fotodiodų detektorius, mūsų galios matuokliai užtikrina tikslius ir patikimus matavimus ultravioletinių, matomų, artimųjų infraraudonųjų ir vidutinių infraraudonųjų spindulių diapazonuose.

Šią seriją sudaro ir staliniai kelių kanalų modeliai (PM-MC-4-B5), skirti laboratoriniams ir gamybiniams bandymams, ir kompaktiški rankiniai vieno kanalo modeliai (PM-SC-1-HD), skirti lauko bandymams ir kalibravimui vietoje. Visuose įrenginiuose yra intuityvi jutiklinio ekrano sąsajos, realaus laiko statistinė analizė (srovė, min., maks., vidutinė, nuo maksimumo iki maksimumo, standartinis nuokrypis) ir USB jungtis duomenims rinkti ir analizuoti kompiuteriu. Su keičiamomis detektorių galvutėmis, palaikančiomis skirtingas bangos ilgio juostas ir galios diapazonus, pasirenkamomis integruojamomis sferų konstrukcijomis, kad būtų galima surinkti vienodą pluoštą, ir lanksčių skaidulų sujungimo priedais (pliko pluošto adapteriu ir FC pluošto adapteriu), mūsų optiniai galios matuokliai gali būti sukonfigūruoti taip, kad atitiktų konkrečius reikalavimus.

Pagrindinės savybės – optinis galios matuoklis

● Didelė matavimo skiriamoji geba: 0,001 dB tiksliam galios rodmeniui

● Platus galios diapazonas: 1nW~10mW arba 10uW~10W

● Plati bangos ilgio aprėptis: 400–1100 nm (Si), 900–1650 nm (InGaAs), 1100–2200 nm (InGaAs)

● Keli formos veiksniai: galimos stalinės (4 kanalų) ir delninės (1 kanalo) konfigūracijos

● Integruota galios statistinė analizė: srovės vertė, mažiausia, didžiausia, vidutinė, nuo maksimumo iki maksimumo, standartinis nuokrypis

● Konfigūruojamas duomenų atrankos intervalas: nuo 0,1 s iki 1 s

● Intuityvi jutiklinio ekrano vartotojo sąsaja su ekranu realiuoju laiku

● USB jungtis su pagrindine programine įranga duomenų registravimui ir grafinei analizei

● Analoginės įtampos išėjimas (0~2,5 V) per BNC/SMA

● Suderinamas su pliko pluošto adapterio (BFA) ir FC pluošto adapterio (FCA) priedais

● Kompaktiškas, tvirtas dizainas, tinkantis tiek laboratorijai, tiek pramoninei aplinkai

● Matavimo neapibrėžtis: ±5 %

Tipiškos programos – optinis galios matuoklis

● Optinių komponentų tikrinimas ir apibūdinimas (lazeriniai diodai, skaidulos, stiprintuvai, izoliatoriai)

● Lazerio galios tikrinimas ir stabilumo stebėjimas

● Šviesolaidinės sistemos derinimas ir nuostolių matavimas

● Fotonikos ir optoelektronikos tyrimų ir plėtros laboratorijos

● Pramoninės lazerinės gamybos linijos kokybės kontrolė ir bandymai

● Optinio jutiklio kalibravimas ir patvirtinimas

● Telekomunikacijų komponentų testavimas (CWDM, DWDM, siųstuvų-imtuvai)

● Mokomosios ir universitetinės optikos laboratorijos

● Aptarnavimas vietoje ir įrangos kalibravimas vietoje

Techninės specifikacijos-optinis galios matuoklis

Detektoriaus specifikacijos (T=25°C)

Priimančiojo įrenginio specifikacijos

Priedo specifikacijos

Informacija apie gaminį – optinis galios matuoklis

Kas yra optinis galios matuoklis?

Optinis galios matuoklis yra tikslus optoelektroninis prietaisas, skirtas matuoti optinių signalų, dažniausiai iš lazerių, šviesos diodų (LED) arba šviesolaidinių perdavimo sistemų, galią.

Jį sudaro du pagrindiniai komponentai: kalibruota fotodiodo jutiklio galvutė, kuri įeinančią optinę galią paverčia elektros srove, ir ekrano / apdorojimo blokas, kuris sustiprina, suskaitmenina ir rodo išmatuotos galios vertę tokiais vienetais kaip vatai (W), milivatai (mW) arba decibelai, palyginti su 1 mW (Bm).

Optiniai galios matuokliai yra pagrindiniai fotonikos tyrimų, šviesolaidinių ryšių, lazerių gamybos ir kokybės kontrolės įrankiai. Jie naudojami lazerio išeigos apibūdinimui, skaidulų įterpimo nuostolių matavimui, optinio stiprintuvo išėjimo galiai ir stiprinimo matavimui bei sistemos lygio galios biudžeto tikrinimui.

Detektoriaus medžiagos pasirinkimas (silicis – matomam/NIR, InGaAs – NIR/SWIR) lemia prietaiso bangų ilgių diapazoną ir jautrumą.

Produktų serijos apžvalga

„Box Optronics“ siūlo modulinę optinio galios matuoklio platformą su keičiamomis detektorių galvutėmis ir dviem pagrindinio bloko parinktimis, todėl klientai gali konfigūruoti sistemą, optimizuotą pagal jų specifinius matavimo reikalavimus:

Detektoriaus galvutės

• PMS-4011-2040: Silicio fotodiodinis detektorius su integruojančia sfera, apimantis 400–1100 nm, galios diapazonas –20–+40 dBm (10μW–10W). Idealiai tinka matomiems ir artimiems infraraudoniesiems spinduliams lazerio galios matavimams.

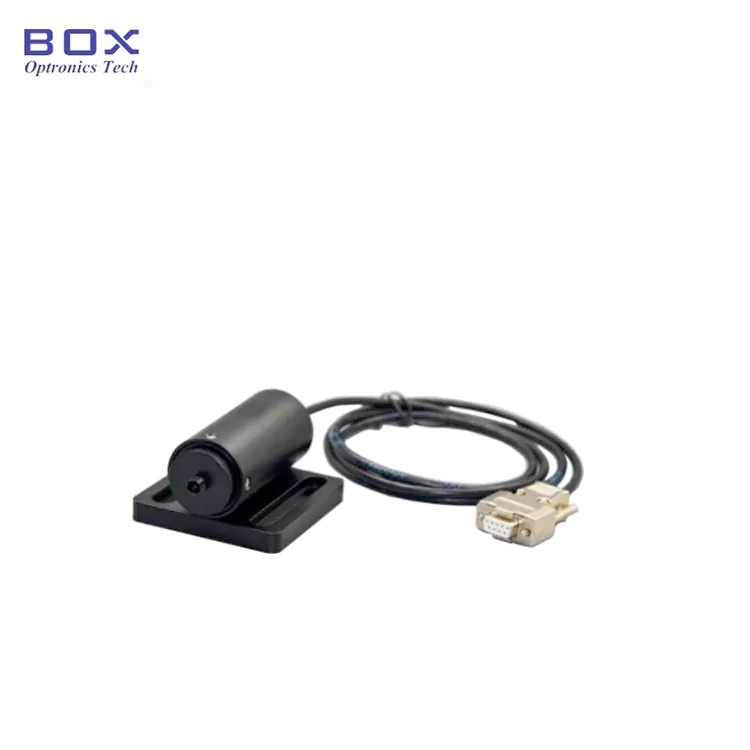

• PMS-9016-6010: InGaAs fotodiodo detektorius (be integruojančios sferos), apimantis 900–1650 nm ir išplėstą mažos galios diapazoną –60–+10 dBm (1 nW–10 mW). Optimizuotas didelio jautrumo telekomunikacijų juostos matavimams.

• PMS-9016-2043: InGaAs fotodiodinis detektorius su integruojančia sfera, apimantis 900 ~ 1650 nm ir platų galios diapazoną -20 ~ + 43 dBm (10 μW ~ 20 W). Tinka bendrosios paskirties telekomunikacijų ir duomenų perdavimo bandymams.

• PMS-1122-2040: Pailginto bangos ilgio InGaAs fotodiodinis detektorius su integruojančia sfera, apimantis 1100–2200 nm, galios diapazonas –20–+40 dBm (10μW–10W). Sukurta trumpųjų bangų infraraudonųjų spindulių (SWIR) programoms.

Pagrindiniai vienetai

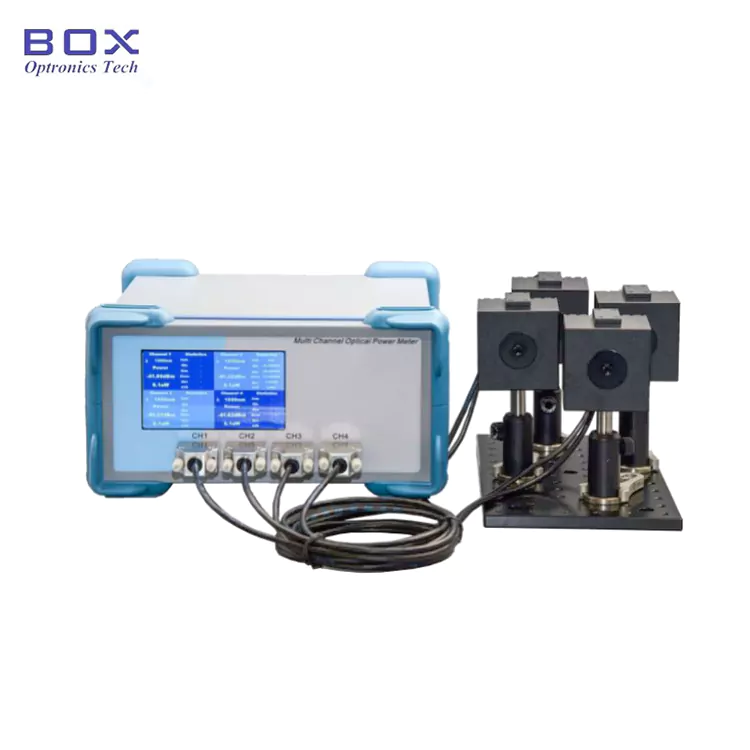

• PM-MC-4-B5 (daugiakanalas ant stalo): keturių kanalų stalinis įrenginys su dideliu jutikliniu ekranu, palaikantis vienu metu iki keturių detektoriaus kanalų matavimą. Idealiai tinka laboratorijoms, gamybos bandymų stotims ir programoms, kurioms reikia kelių taškų stebėjimo.

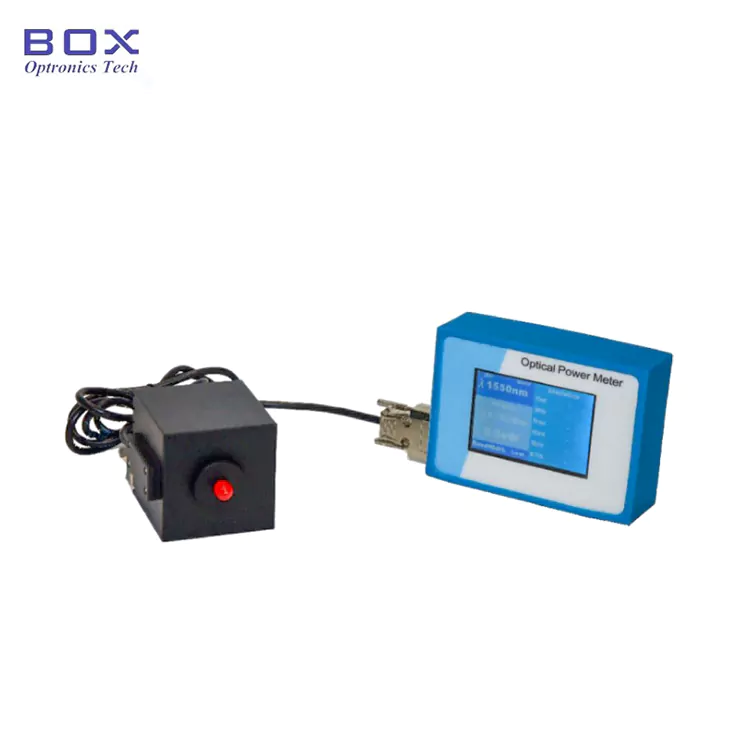

• PM-SC-1-HD (Handheld Single-Channel): kompaktiškas vieno kanalo delninis įrenginys su jutiklinio ekrano sąsaja, skirtas nešiojimui ir naudojimui lauke. Puikiai tinka kalibravimui vietoje, aptarnavimui vietoje ir mobiliosioms testavimo programoms.

Užsakymo informacija-optinis galios matuoklis

Modelių nomenklatūra

Priimančiojo vieneto pavadinimo konvencija

PM – XX – X – XX

Pavyzdys: PM-MC-4-B5

Detektorių pavadinimo konvencija

PMS – XXXX – XXXX – XX

Pavyzdys: PMS-9016-2040-FC

Duomenų lapas ir programinė įranga – optinis energijos matuoklis

Duomenų lapas

· Nuotolinis valdymas per USB sąsają. Kompiuterio programinės įrangos atsisiuntimo nuoroda įtraukta į pirkinį.

Kainos pasiūlymo ir apmokėjimo sąlygos

Citatos sąlygos

· EXW

· DAP

· FOB

· Kitos sąlygos: susisiekite su mumis ir aptarkite.

Mokėjimo sąlygos

· PayPal: greitas ir saugus mokėjimas už pavyzdžius ir nedidelius užsakymus

· T/T (banko pavedimas): standartinis įprastų gamybos užsakymų mokėjimo būdas

· Alibaba Trade Assurance: saugi internetinių operacijų užsakymų apsauga su pirkėjo garantija

· Kredito kortelė: galima per PayPal ir Alibaba platformas

· Lanksčios mokėjimo sąlygos: galima derėtis

Pristatymo laikas

· Standartiniai vienetai (modeliai sandėlyje): 3–5 darbo dienos

· Standartinė gamyba: 10–15 darbo dienų

· Tūriniai užsakymai: dėl gamybos grafiko susisiekite

· Tarptautinis pristatymas: ~5 darbo dienos (DHL / UPS / „FedEx express“)

· Pagreitinta paslauga: galima paprašius

Pastabos apie naudojimą ir valdymas – optinis galios matuoklis

Saugos priemonės

· Niekada nežiūrėkite tiesiai į aktyvų lazerio spindulį arba optinės išvesties prievadą

· Visada laikykitės atitinkamų lazerio saugos protokolų ir dėvėkite tinkamus lazerinius apsauginius akinius

· Neviršykite naudojamo detektoriaus modelio didžiausios vardinės galios

· Prieš valydami arba atlikdami įrenginio techninę priežiūrą, atjunkite maitinimą

· Naudokite tik nurodytą maitinimo šaltinį, kad nesugadintumėte instrumento

Detektoriaus priežiūra ir priežiūra

· Laikykite detektoriaus angą švarią ir be dulkių, alyvos ir šiukšlių

· Valydami detektoriaus paviršių naudokite švarias, be pūkelių servetėles ir atitinkamą optinį valymo tirpalą

· Visada uždėkite apsauginius dangtelius ant detektoriaus, kai jis nenaudojamas

· Nelieskite aktyvaus detektoriaus paviršiaus pirštais ar įrankiais

· Prieš įdėdami pluošto jungtis išvalykite naudodami tinkamus valymo įrankius

· Senkite, kad detektorius nenumestų arba nepatirtų mechaninio smūgio

· Kai nenaudojate, laikykite švarioje, sausoje aplinkoje

· Periodinis pakartotinis kalibravimas rekomenduojamas kasmet

Kokybės užtikrinimas

„Box Optronics“ yra įsipareigojusi teikti aukštos kokybės optinius bandymo ir matavimo prietaisus, kurių veikimas yra patikimas ir pastovus. Prieš išsiunčiant, visi mūsų optiniai galios matuokliai yra kruopščiai tikrinami, kalibruojami ir atliekami kokybės kontrolės procedūros.

Garantija

· 12 mėnesių ribota garantija nuo pristatymo datos

· Garantija taikoma medžiagų ir gamybos defektams

· Nemokamas sugedusių įrenginių taisymas arba pakeitimas pagal garantiją

· Garantija netaikoma žalai dėl netinkamo naudojimo, netinkamo naudojimo, neteisėto pakeitimo arba įprasto sunaudojamų dalių susidėvėjimo
