Daugiakanalis DFB lazerio šaltinis

Turinys

1. Daugiakanalio DFB lazerinio šaltinio pristatymas

2. Techninės specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Produkto informacija

6. Saugaus naudojimo vadovas

7. Užsakymo informacija

8. Duomenų lapas ir testo lapas

9. Kainos pasiūlymo ir apmokėjimo sąlygos

10. Pristatymo laikas

11. Eksploatacijos pastabos ir priežiūra

12. Kokybės užtikrinimas ir aptarnavimas po pardavimo

Produkto pristatymas – kelių kanalų DFB lazerinis šaltinis

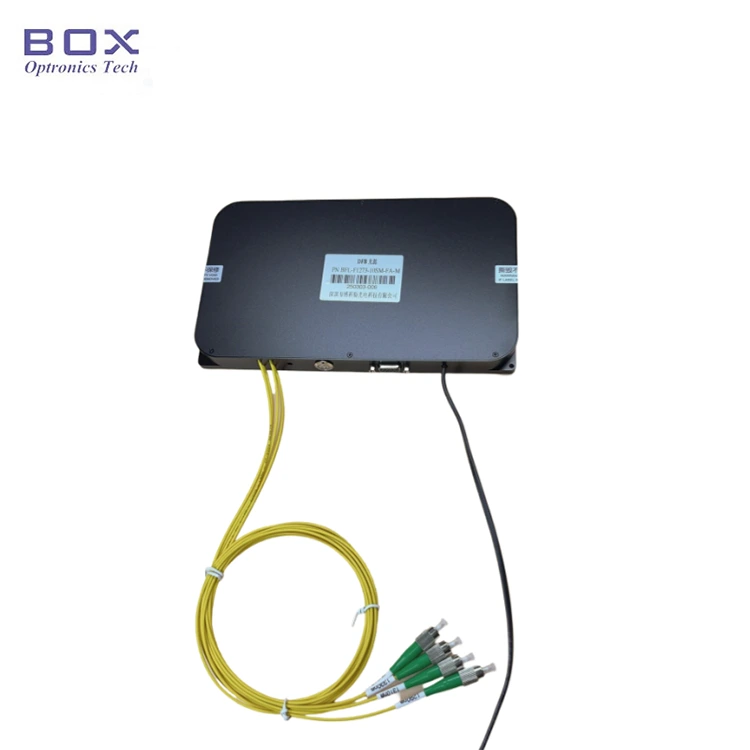

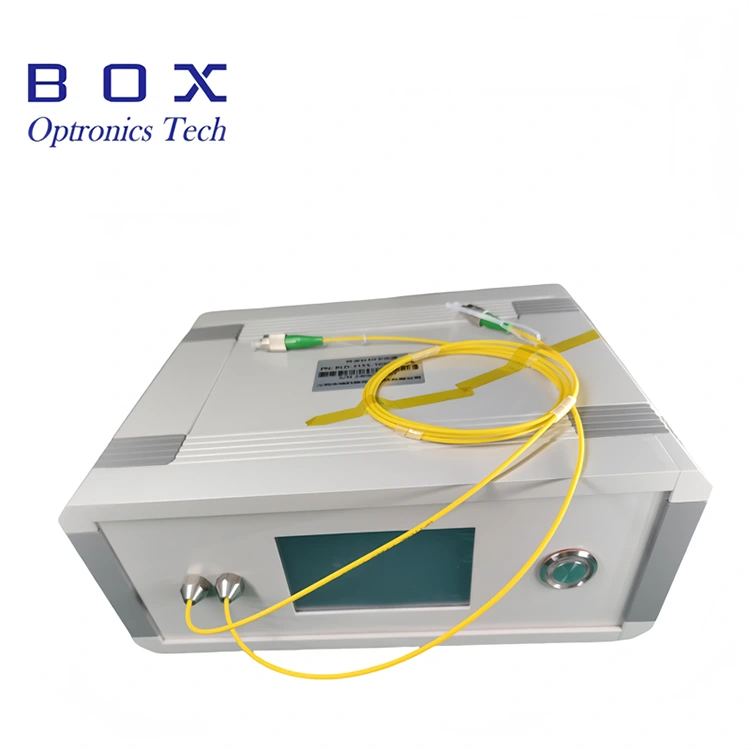

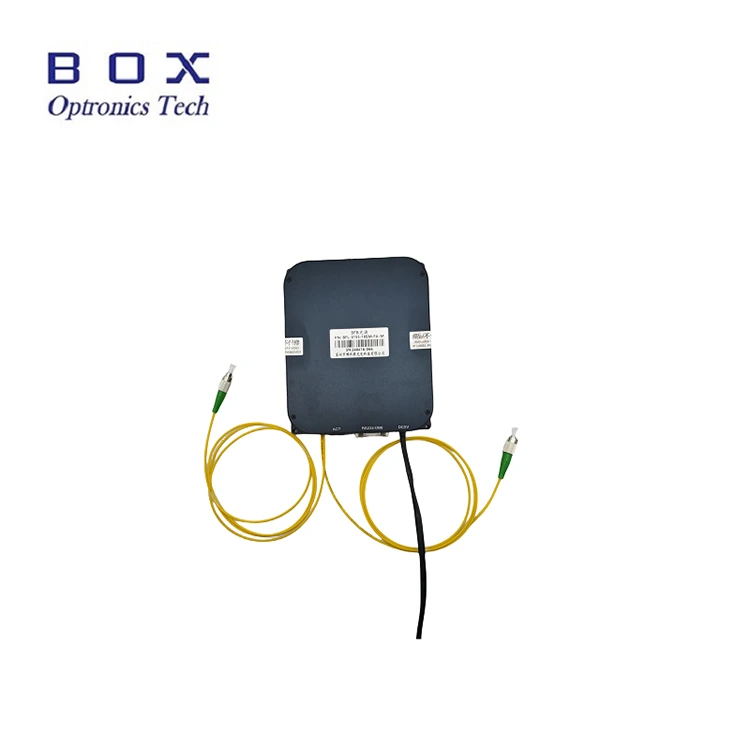

Tai daugiakanalis DFB lazerinis šaltinis, turintis laisvai konfigūruojamus bangos ilgius ir nuolatinės bangos (CW) veikimą. Galimos bangos ilgio parinktys apima CWDM (1270–1650 nm), DWDM ITU kanalus 18–64, LAN-WDM bangos ilgius, taip pat specifinius bangos ilgius, tokius kaip 1030 nm ir 1064 nm. Produktas yra dviejų konfigūracijų: atskiras stalinis įrenginys arba integruojamas modulinis variantas; aprūpinta ryšio sąsajomis ir stebėjimo programine įranga. Vartotojai gali pasirinkti fiksuotą išėjimo galią arba reguliuojamą galią. Šis kelių kanalų DFB lazerinis šaltinis palaiko veikimą kaip vieno kanalo šviesos šaltinį arba vienu metu išvestį keliuose kanaluose.

Gaminio specifikacijos – kelių kanalų DFB lazerio šaltinis

Produkto savybės – kelių kanalų DFB lazerio šaltinis

● Pritaikomi bangos ilgiai ir išėjimo galios;

● Galimi 2–16 kanalų;

● Fiksuota arba reguliuojama išėjimo galia;

● Didelis išvesties stabilumas, mažas dydis ir greitas paleidimas.

Produkto programos – kelių kanalų DFB lazerio šaltinis

● WDM, AWG, PLC įrenginių diferencialinis praradimas, grąžinimo praradimo aptikimas;

● Oftalmologinė UŠT;

● Skaidulinių įrenginių kalibravimo ir pasyviųjų komponentų testavimo sistemos.

Informacija apie gaminį – kelių kanalų DFB lazerio šaltinis

● Galimi bangos ilgiai (nm):

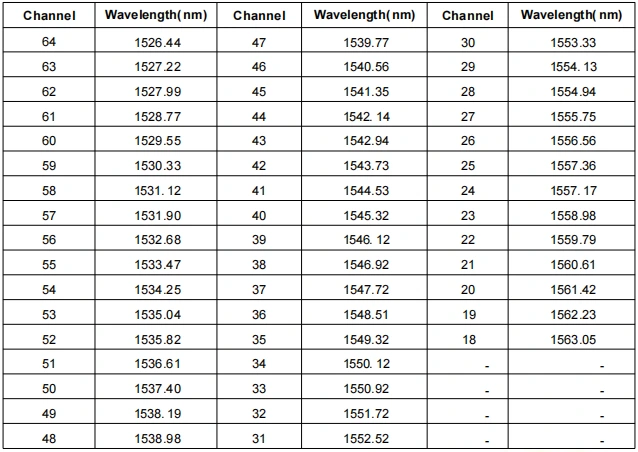

● ITU kanalas 18–64 bangų ilgių (mm):

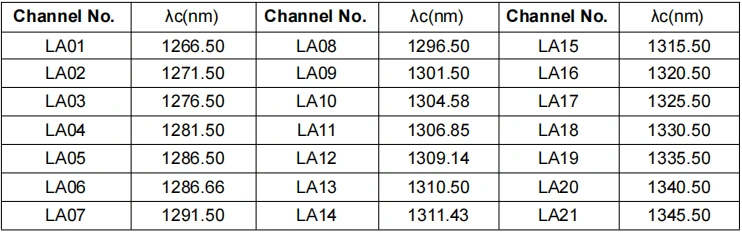

● LAN-WDM bangos ilgiai (mm):

Veikimo žingsniai – kelių kanalų DFB lazerio šaltinis

1 veiksmas. Išpakavimas: Prieš surinkdami patikrinkite, ar visi priedai yra sukomplektuoti.

2 veiksmas. Maitinimo šaltinis: prijungtas prie nuolatinės srovės perjungiamojo maitinimo šaltinio arba reguliuojamo maitinimo šaltinio, atitinkančio jų maitinimo reikalavimus. Naudokite tik originalų suderintą maitinimo adapterį (DC5V arba DC12V). Netinkami maitinimo adapteriai gali sugadinti šviesos šaltinį. (Maitinimo adapteris tiekiamas pagal vietinius įtampos standartus.)

3 veiksmas. Išvesties pluošto prijungimas: atidarykite dulkių dangtelį prie pluošto jungties arba flanšo, patikrinkite pluošto galinį paviršių ir prijunkite skaidulą arba sujunkite pluoštą su prietaisu arba galios matuokliu, kurį norite išbandyti, įsitikinę, kad nėra užterštumo ir pažeidimų.

4 nustatymas. Prijunkite prie pagrindinio kompiuterio: naudodami USB-RS485 DB9 duomenų kabelį prijunkite kelių kanalų DFB lazerio šaltinį ir kompiuterį; kompiuteris pirmiausia turi įdiegti tam skirtą nuosekliojo prievado tvarkyklę, kad būtų galima identifikuoti nuosekliojo prievado duomenų kabelį, kitaip pagrindinio kompiuterio programinė įranga ir šviesos šaltinio modulis nebus tinkamai prijungti ir užmegzti ryšį. Paklauskite Box Optronics vairuotojo.

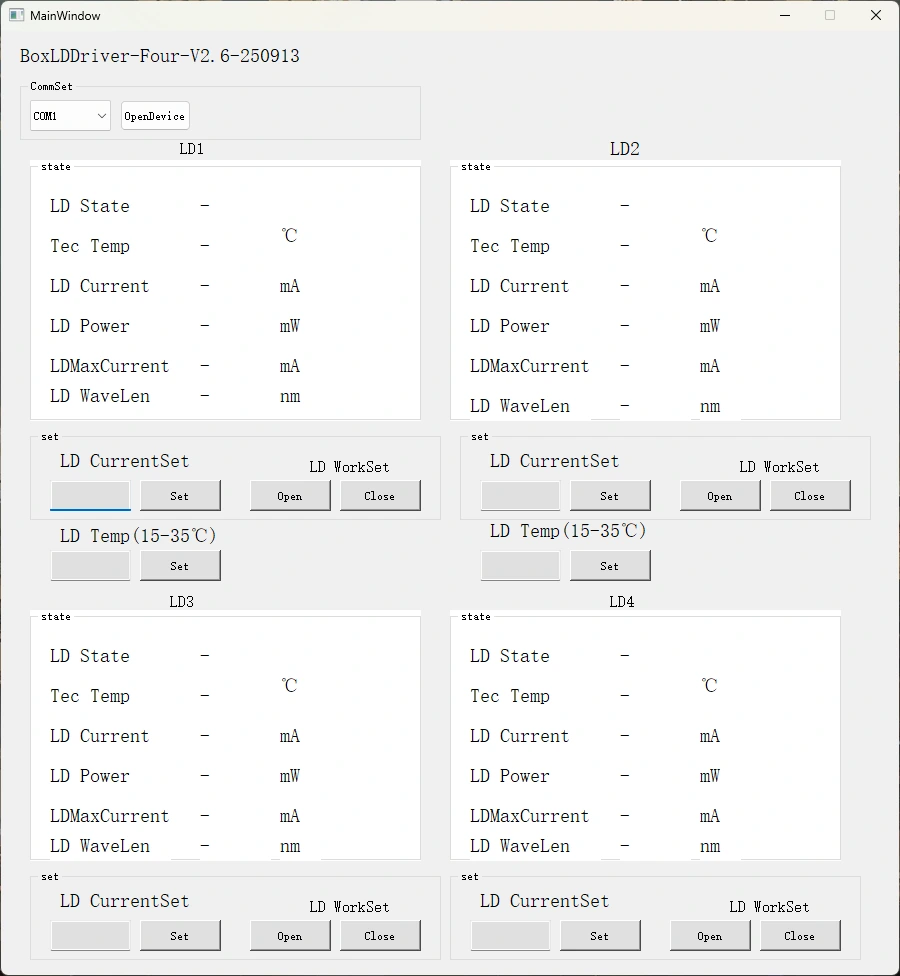

5 veiksmas. Valdymo programinė įranga: „Box Optronics“ teikia nuosekliąją komandą arba kompiuterio programinę įrangą, skirtą daugiakanalio DFB lazerio šaltinio LD srovei ir LD temperatūrai valdyti. Pasirinkite tinkamą prievadą, nustatykite srovę ir temperatūrą, tada spustelėkite atidarymo mygtuką. (Kad išvengtumėte žalos, pradinio veikimo metu lėtai padidinkite pavaros srovę. Nejunkite visos srovės iš karto.)

Duomenų lapas ir testo lapas

Duomenų lapas

Testo lapas
