C-Band derinamas lazerinis modulis

Produkto apžvalga – C juostos derinamas lazerinis modulis

„Box Optronics“ C juostos derinamo lazerio modulis (ATLS4 / HTLS4 serija) yra kompaktiškas, integruotas derinamas lazerinis modulis, apimantis visą C juostos bangos ilgio diapazoną ir skaidulų prijungtą išvestį.

ATLS4 modelis optimizuotas tiksliam bangos ilgio derinimui, suteikiant tipišką 10 pm bangos ilgio žingsnio dydį, ≤100 µs bangos ilgio perjungimo laiką ir siauro linijos pločio, mažesnio nei 5 MHz, veikimą. Tai idealiai tinka programoms, kurioms reikalingas didelis spektrinis tikslumas, įskaitant FBG užklausą, siaurajuosčio optinio filtro apibūdinimą, DWDM komponentų testavimą ir tikslius fotoninius matavimus.

HTLS4 modelis sukurtas greito bangos ilgio nuskaitymo programoms, pasižymintis greitu bangos ilgio derinimo atsaku iki 1 µs, spartaus nuskaitymo galimybe, viršijančia 1000 nm/s, ir maždaug 1 MHz linijos pločiu. Jis optimizuotas dinaminiam FBG jutimui, didelio našumo optinių komponentų testavimui ir greitam spektro gavimo programoms.

Abu modeliai turi tą patį mechaninį paketą, elektrinę sąsają ir skaidulų išvesties konfigūraciją, todėl sistemos dizaineriai gali pasirinkti tinkamą veikimo klasę pagal taikymo reikalavimus, nekeičiant mechaninės ar elektrinės integracijos konstrukcijos.

Pagrindinės savybės - C juostos derinamas lazerinis modulis

• Platus C juostos bangos ilgio derinimo diapazonas: 1525–1568 nm (ATLS4) / 1525–1569 nm (HTLS4)

• Didelis bangos ilgio tikslumas: ±10 pm absoliutus, ±2 pm stabilumas, <3 pm pakartojamumas

• Greitas derinimo greitis: ≤100 µs (ATLS4) / ≤1 µs (HTLS4) per žingsnį

• Didelis nuskaitymo greitis: >40 nm/s 22 val. žingsniu (ATLS4) / >1000 nm/s 20 val. žingsniu (HTLS4)

• Smulkaus bangos ilgio žingsnis: 22 val. tipiškas (ATLS4) / 20 val. tipiškas (HTLS4)

• Didelė išėjimo galia: >10 dBm (10 mW) visame derinimo diapazone

• Puikus galios stabilumas: ±0,05 dBm

• Geras galios lygumas: ≤±0,3 dB

• Didelis šoninio režimo slopinimo koeficientas: >35 dB (ATLS4) / > 40 dB (HTLS4)

• Mažo santykinio intensyvumo triukšmas: <-135 dB/Hz

• Siauras linijos plotis: <5MHz (ATLS4) / ~1MHz tipinis (HTLS4), statinis

• Standartinė FC/APC skaidulinės jungties išvestis

• Kompaktinio modulio formos koeficientas: 134 x 104 x 21 mm

• 5 V nuolatinės srovės tiekimas, įprastas energijos suvartojimas <5 W

• Platus darbinės temperatūros diapazonas: -20°C iki +65°C

Įprastos programos – C juostos derinamas lazerinis modulis

• Fiber Bragg grotelės (FBG) demoduliavimo ir tardymo sistemos

• Optinio pasyvaus įrenginio tikrinimas ir apibūdinimas (įterpimo praradimas, grąžinimo praradimas, filtro atsakas)

• DWDM komponento ir bangos ilgio padalijimo multiplekserio bandymas

• Skaidulinės optikos jutimo sistemos temperatūrai, deformacijai ir vibracijai matuoti

• Tiltų, tunelių, vamzdynų ir vėjo turbinų menčių konstrukcijų būklės stebėjimas

• Derinami lazeriniai šaltiniai optiniam spektrui matuoti ir analizuoti

• Moksliniai tyrimai ir plėtra fotonikos ir optinio ryšio laboratorijose

• OĮG integravimas į optinę bandymo ir matavimo įrangą

Gaminio specifikacijos - C juostos derinamas lazerinis modulis

Optinės ir bangos ilgio specifikacijos

Mechaninės ir elektrinės specifikacijos

Paketo matmenys - C juostos derinamas lazerinis modulis

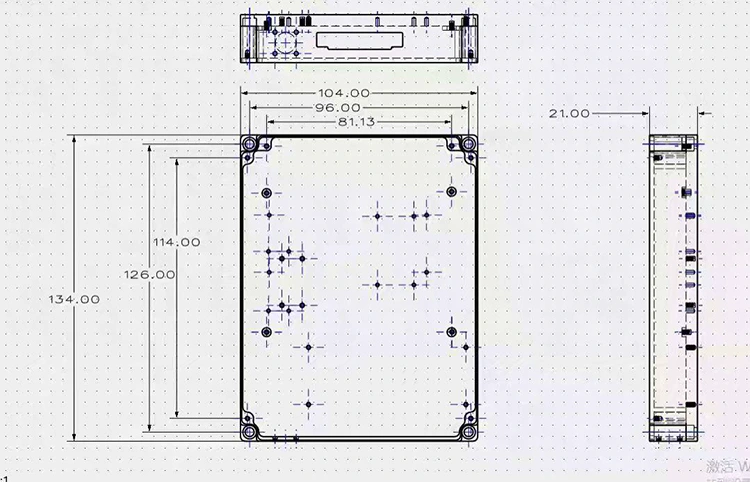

Modulio matmenys: 134 mm (ilgis) × 104 mm (plotis) × 21 mm (aukštis)

Užsakymo informacija-C-Band derinamas lazerinis modulis

Modelių nomenklatūra

XTLS4-C juosta

Pavyzdžiai: ATLS4-C-Band, HTLS4-C-Band

Dažnai užduodami klausimai (DUK) - C-Band derinamas lazerinis modulis

K: Kuo skiriasi ATLS4 ir HTLS4 modeliai?

A: ATLS4 ir HTLS4 turi tą patį mechaninį paketą, elektrinę sąsają ir skaidulų išvestį, tačiau skiriasi derinimo greičiu, žingsnio dydžiu ir linijos pločio našumu.

ATLS4 standartinė versija suteikia 10 pm bangos ilgio žingsnio dydį, ≤100 µs vieno žingsnio bangos ilgio perjungimo laiką, >40 nm/s nuskaitymo greitį (10 pm žingsniu) ir siaurą <5 MHz linijos plotį, todėl idealiai tinka didelės raiškos spektriniams matavimams ir tiksliam optiniam apibūdinimui.

Didelės spartos HTLS4 versija užtikrina ≤1 µs vieno žingsnio bangos ilgio perjungimo laiką ir >1000 nm/s nuskaitymo greitį su 20 pm bangos ilgio žingsnio skiriamąja geba, todėl idealiai tinka greitam FBG užklausimui, dinaminiam skaidulų jutimui ir didelio našumo optinių komponentų bandymams.

Pasirinkite modelį pagal taikomosios programos reikalavimus, susijusius su nuskaitymo greičiu, bangos ilgio skyra ir signalo ir triukšmo santykiu.

K: Ar šis derinamas lazerinis šaltinis gali būti naudojamas FBG tardymo sistemoms?

A: Taip. ATLS4 ir HTLS4 derinami lazeriniai moduliai yra plačiai tinkami FBG tardymo sistemoms. Jų tikslus bangos ilgio derinimo galimybė, didelė bangos ilgio skiriamoji geba ir stabili optinė išvestis leidžia tiksliai sekti FBG bangos ilgio pokyčius, kuriuos sukelia temperatūros, deformacijų ir vibracijos pokyčiai. ATLS4 yra optimizuotas didelės raiškos spektrinei analizei, o HTLS4 suteikia didelės spartos nuskaitymo galimybę dinaminiam FBG jutimui ir didelio našumo matavimams.

Kl .: kokia yra išėjimo galia ir galios lygumas?

A: Abu modeliai tiekia >10 dBm išvesties galią visame derinimo diapazone su ±0,05 dBm galios stabilumu ir ≤±0,3 dB galios lygiu. Integruota galios valdymo kilpa palaiko pastovią išėjimo galią, kai nustatomas bangos ilgis, sumažindamas matavimo paklaidas, atsirandančias dėl galios kitimo.

Kl .: koks yra minimalus užsakymo kiekis (MOQ)?

A: MOQ yra 1 vienetas. Mes palaikome lanksčius užsakymų kiekius – nuo ​​atskirų vienetų, skirtų MTEP ir prototipų kūrimui, iki masinės gamybos, skirtos OĮG integracijai. Susisiekite su mūsų pardavimo komanda, kad sužinotumėte konkrečią reikiamo kiekio kainą.

Datasheet-C-Band derinamas lazerinis modulis

ATLS4-C-Band derinamas lazerinis modulis

HTLS4-C-Band derinamas lazerinis modulis

Pristatymo laiko C juostos derinamas lazerinis modulis

• Standartinė gamyba: 1–2 sav

• Tūriniai užsakymai: susisiekite su mumis dėl gamybos grafiko

• Tinkinti užsakymai: 3–4 savaitės

• Tarptautinis pristatymas: ~5 darbo dienos (DHL / UPS / „FedEx Express“)

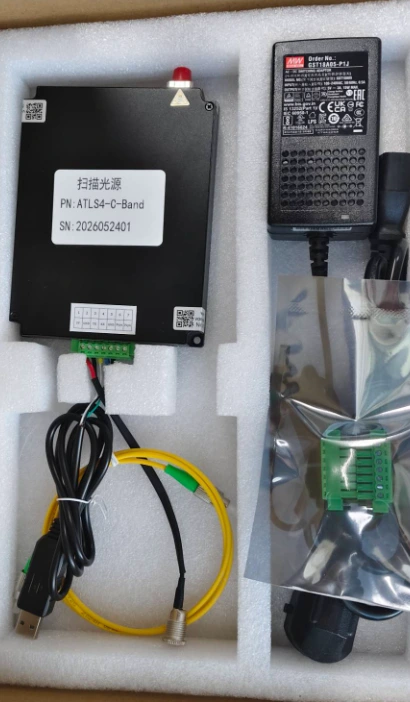

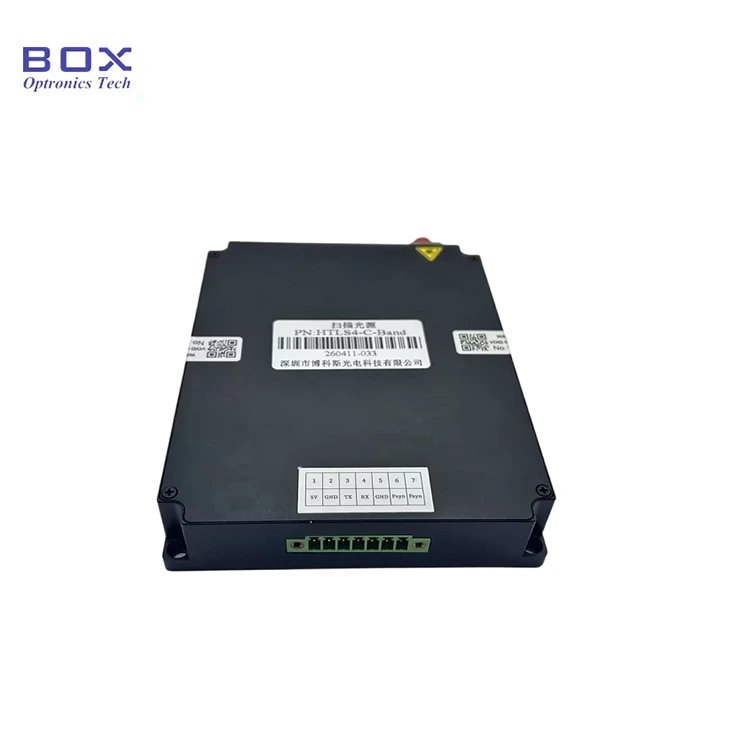

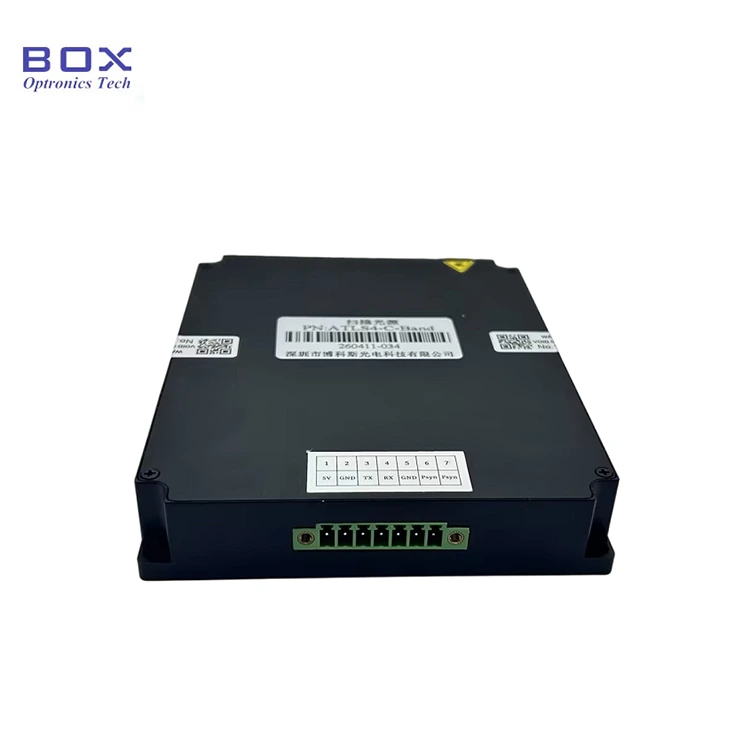

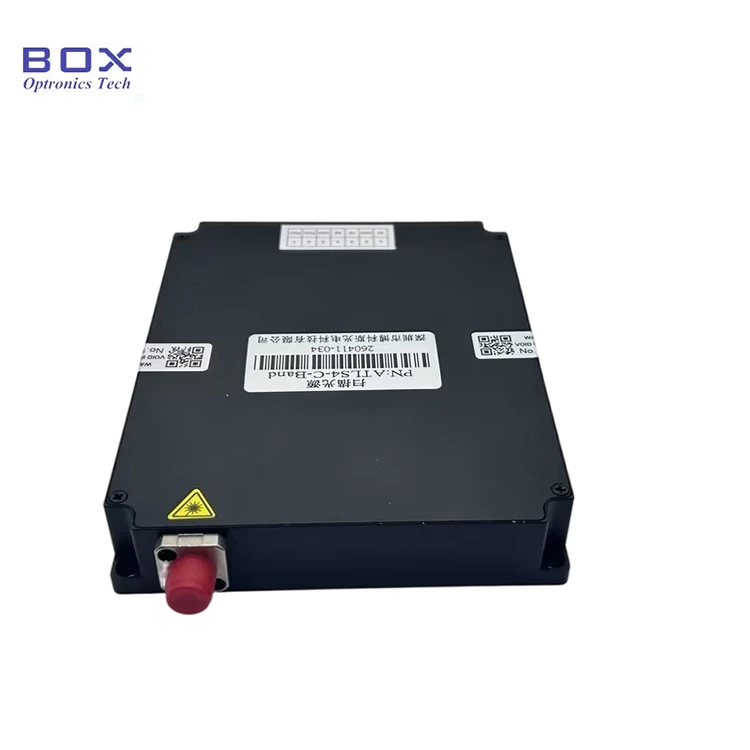

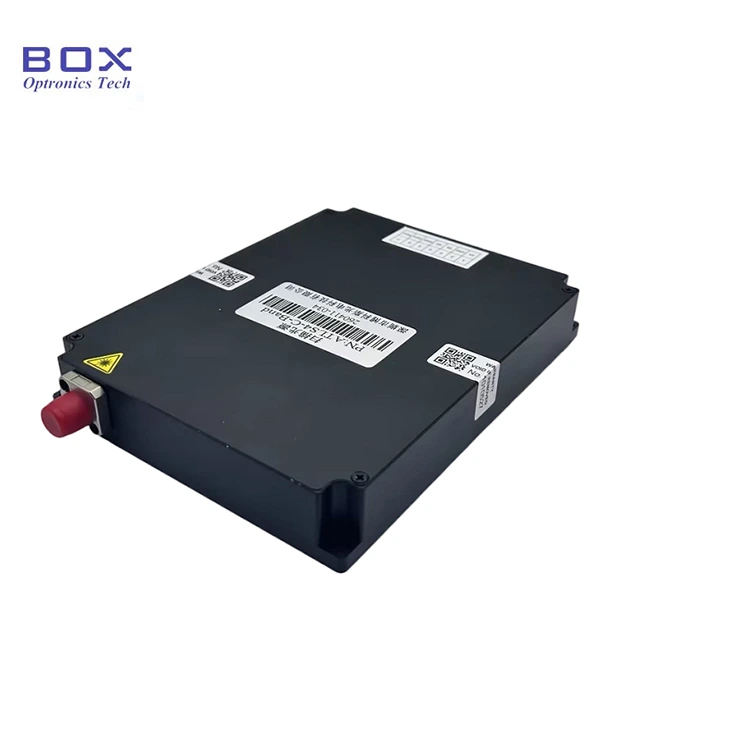

Faktinio produkto C-Band derinamo lazerinio modulio nuotrauka
