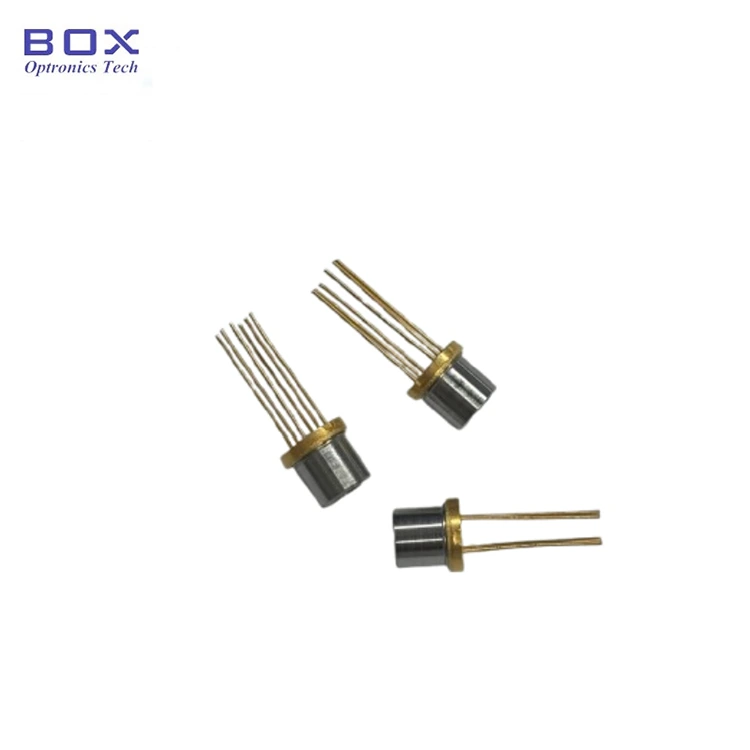

1392nm DFB lazerinis diodas TO-CAN

Produkto apžvalga -1392nm DFB lazerinis diodas TO-CAN

1392 nm DFB lazerinis diodas TO-CAN (modelis: BLD-D1392.5TO60-AL) iš „Box Optronics“ turi 1392,5 nm centrinį bangos ilgį (1391,5–1393,5 nm) ir 5 mW optinę išvestį per 7,5 mm židinio asferinį objektyvą. Šis 1392 nm DFB lazerinis diodas, skirtas laisvos erdvės optiniam sujungimui, tinka dujų elementų sujungimui, dujų analizei ir optinio jutimo sistemos integravimui.

Integruotas TEC ir termistorius palaiko temperatūros valdymą bangos ilgio stabilizavimui. Hermetiškas TO60 metalinis paketas su 6 kontaktų konfigūracija yra kompaktiškas ir tvirtas dujų analizatorių ir pramoninių optinių jutiklių prietaisų formos koeficientas.

Pagrindinės savybės -1392nm DFB lazerinis diodas TO-CAN

· Centrinis bangos ilgis: 1392,5 nm (diapazonas 1391,5–1393,5 nm), +/-1 nm aukštas bangos ilgio tikslumas

· Didelė optinė išėjimo galia: mažiausiai 5 mW

· Žemos slenkstinės srovės

· Integruotas termoelektrinis aušintuvas (TEC), termistorius

· Kompaktiškas TO60 hermetiškas paketas su asferinio lęšio išvestimi

Tipiškas pritaikymas – 1392 nm DFB lazerinis diodas TO-CAN

· Vandens garų (H₂O) aptikimas naudojant TDLAS

· Laisvos erdvės dujų elementų spektroskopija

· 1392 nm DFB lazeriniai šaltiniai dujų analizatoriams

· Pramoninio proceso drėgmės stebėjimas

· Optinių dujų jutimo ir spektroskopijos prietaisai

· Fotonikos tyrimai ir OĮG dujų analizės sistemos

Gaminio specifikacijos -1392nm DFB lazerinis diodas TO-CAN

Absoliučiai didžiausi įvertinimai

Elektrooptinės charakteristikos (T = 25°C)

TEC charakteristikos

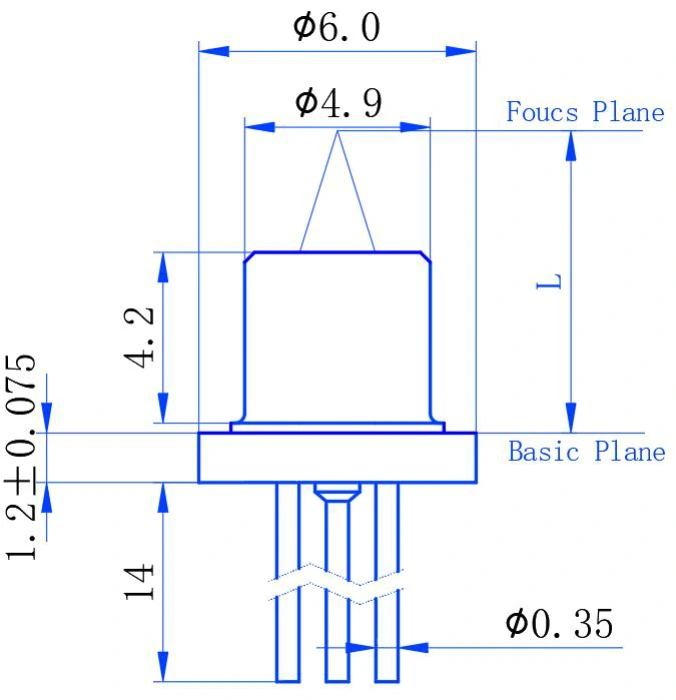

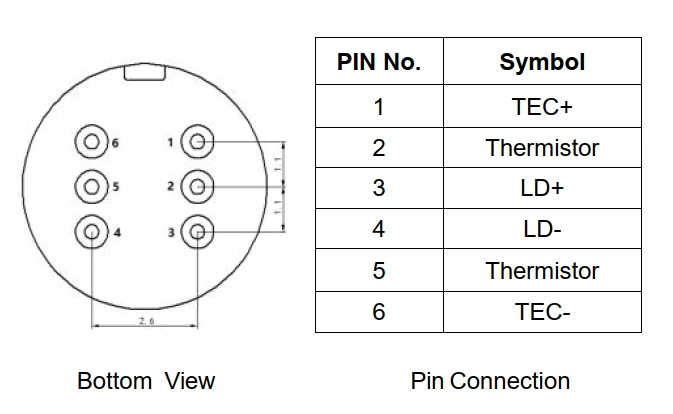

Paketo ir smeigtuko apibrėžimas

Užsakymo informacija -1392nm DFB lazerinis diodas TO-CAN

Modelių nomenklatūra

BLD – D XXXX IKI XX – X

Pavyzdys: BLD-D1392.5TO60-AL

Duomenų lapas -1392nm DFB lazerinis diodas TO-CAN

Duomenų lapas

Dažnai užduodami klausimai (DUK)

K: Kokias dujas galima aptikti naudojant 1392 nm DFB lazerį?

A: 1392 nm bangos ilgis dažniausiai naudojamas vandens garų (H2O) sugerties spektroskopijai ir gali būti taikomas TDLAS pagrindu veikiančiam drėgmės ir vandens garų aptikimui. Konkreti absorbcijos linija ir veikimo sąlygos turėtų būti įvertintos pagal dujų koncentraciją, optinio kelio ilgį ir sistemos dizainą. „Box Optronics“ taip pat siūlo kitokio bangos ilgio DFB lazerinius diodus, atitinkančius skirtingus dujų jutimo reikalavimus.

Kl .: Kuo skiriasi šis TO60 DFB lazeris nuo drugelių supakuoto DFB lazerio?

A: Pagrindiniai skirtumai yra paketo formatas, optinė sąsaja ir kaina.

TO60 versijoje yra kompaktiškas hermetiškas metalinis skardinės paketas su integruotu TEC, termistorius ir asferinis lęšis laisvos vietos optiniam sujungimui.

„Butterfly DFB“ lazeriai paprastai yra su skaidulų išvestimi ir gali turėti papildomų funkcijų, tokių kaip optinis izoliatorius ir monitoriaus fotodiodas, atsižvelgiant į konfigūraciją.

Su paprastesniu paketu ir laisvos vietos optine išvestimi TO60 versija yra ekonomiškesnis pasirinkimas dujų jutimui ir kitoms programoms, kur nereikia pluošto jungties ir papildomų integruotų funkcijų. Pasirinkimas priklauso nuo reikalingo optinio sujungimo būdo, pakuotės dydžio ir sistemos architektūros.

K: Kaip integruotas TEC pagerina dujų aptikimo našumą?

A: Integruotas TEC ir 10 kΩ termistorius užtikrina DFB lazerio temperatūros valdymą, padeda išlaikyti stabilias veikimo sąlygas ir sumažinti bangos ilgio poslinkį, kurį sukelia temperatūros svyravimai. Temperatūros kontrolė yra svarbi TDLAS sistemose, nes lazerio bangos ilgis turi išlikti suderintas su tikslinės sugerties savybe. Į TEC specifikacijas reikėtų atsižvelgti kartu su lazerio veikimo temperatūros diapazonu ir visos dujų jutimo sistemos reikalavimais.

Susiję produktai

· 1392 nm 10 mW DFB drugelio lazerinis diodas

· 760 nm 10 mW DFB drugelio lazerinis diodas

· 1512 nm 10 mW DFB 14 kontaktų drugelio lazeris

· 1574 nm DFB lazerinis diodas, skirtas CO2 jutimui

· 1 mm aktyvios srities InGaAs PIN fotodiodas

Operacijos pastabos ir tvarkymas

· Lazeriniai diodai yra elektrostatinei iškrovai (ESD) jautrūs įrenginiai. Tvarkant visada reikia laikytis tinkamų ESD apsaugos procedūrų.

· Moduliai turi būti tvarkomi taip pat, kaip ir įprasti puslaidininkiniai įrenginiai, kad būtų išvengta elektrostatinės žalos. Kad būtų galima saugiai laikyti ir nešioti modulius, jie turi būti supakuoti su ESD atsparia medžiaga.

· Norint surinkti modulius ant PCB, darbo stalas, lituoklis ir žmogaus kūnas turi būti įžeminti.

· Nenaudojamus prietaisus laikykite rekomenduojamoje laikymo temperatūroje (-40°C iki +85°C) ESD saugioje pakuotėje.

· Neviršykite duomenų lape nurodytų absoliučių maksimalių dydžių, įskaitant 100 mA didžiausią tiesioginę srovę ir 2 V didžiausią tiesioginę įtampą.

· Visada naudokite lazerinio diodo tvarkyklę su srovės ribojimu ir apsauga nuo viršįtampių.

· Įgalinkite TEC temperatūros stabilizavimą prieš naudodami lazerio pavaros srovę, kad užtikrintumėte optimalų veikimą ir bangos ilgio stabilumą.

· Nelieskite asferinio lęšio paviršiaus plikais pirštais, kad išvengtumėte užteršimo. Jei reikia valyti, naudokite izopropilo alkoholį (IPA) ir tamponą be pūkelių.

· Lydmetalio pakartotinio srauto temperatūra: maksimali 260°C 10 sekundžių. Venkite per didelio litavimo laiko ar temperatūros.
