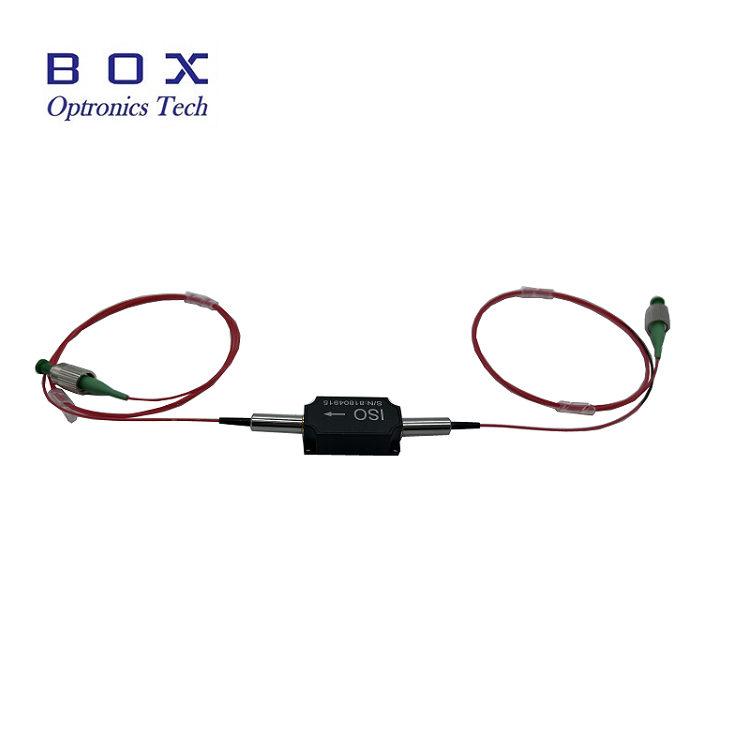

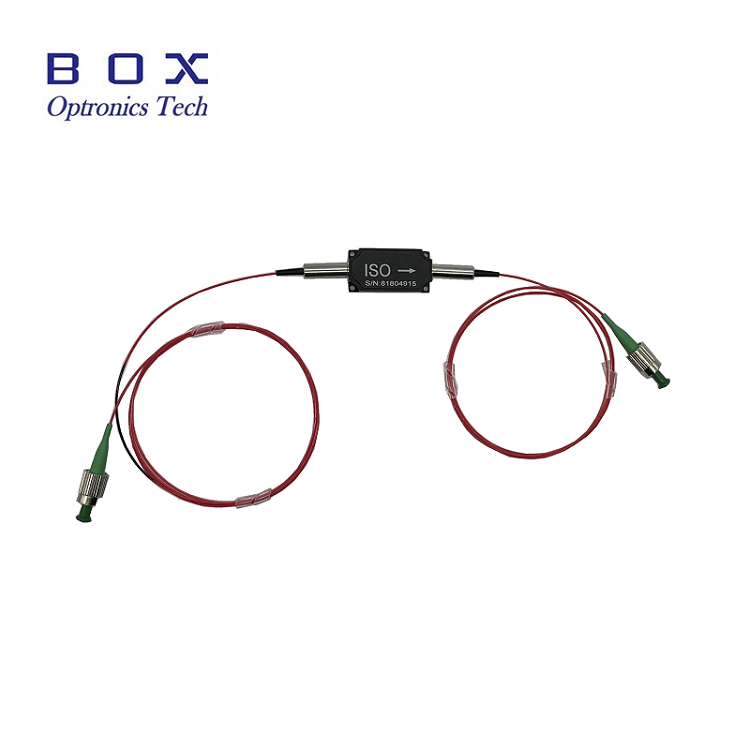

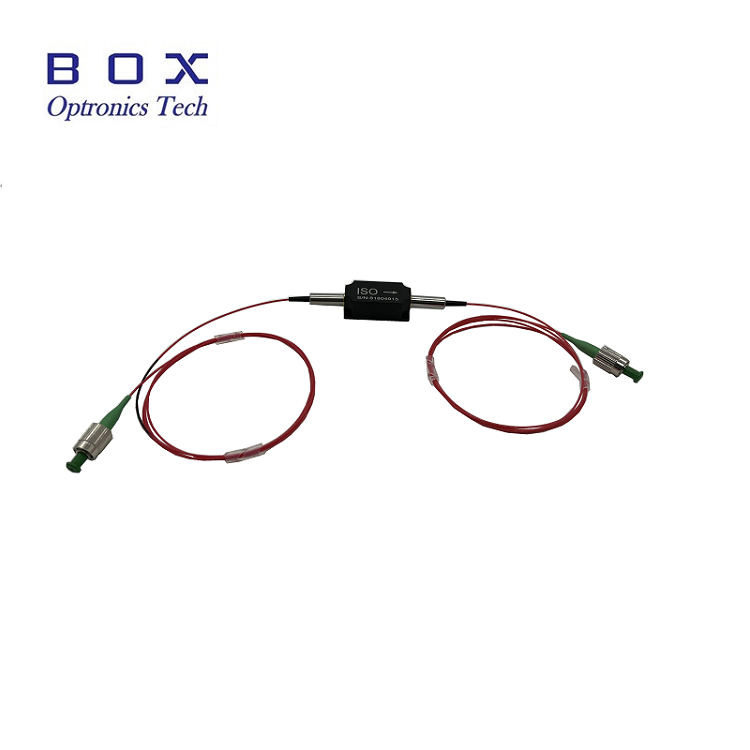

1064 nm didelės galios optinis izoliatorius

Produkto apžvalga – 1064 nm didelės galios optinis izoliatorius

„Box Optronics“ tiekia 1064 nm didelės galios optinį izoliatorių – didelio našumo pasyvųjį optinį komponentą, skirtą apsaugoti lazerio šaltinius, pradinius lazerius ir optinius stiprintuvus nuo žalingo optinio grįžtamojo ryšio, kurį sukelia atspindėta ir atgal išsklaidyta šviesa. Remiantis Faradėjaus sukimosi efektu, šis izoliatorius įgalina abipusį šviesos pralaidumą, leidžiantį šviesai prasiskverbti į priekį su mažu nuostoliu ir blokuoti atvirkštinės krypties šviesą su didele izoliacija.

Šis 1064 nm izoliatorius, pasižymintis tipišku įterpimo praradimu, didele izoliacija ir dideliu išnykimo santykiu, yra optimizuotas didelės galios šviesolaidinių lazerių ir stiprintuvų sistemoms. Jis palaiko vidutinės galios valdymą iki 10 W ir didžiausią galią iki 10 kW, kai veikia ns impulsais, todėl tinka reiklioms pramonės ir mokslo reikmėms.

Pagrindinės savybės - 1064 nm didelės galios optinis izoliatorius

• Didelė izoliacija: 30 dB tipinė didžiausia izoliacija, mažiausiai 25 dB

• Mažas įterpimo praradimas

• Didelis grąžos nuostolis

• Mažas nuo poliarizacijos priklausomas praradimas (PDL)

• Didelė galia: vidutinė galia iki 10 W

• Kompaktiškas ir tvirtas pakuotės dizainas: 58 × 28 × 26 mm

• Galima PM (poliarizaciją palaikanti) ir ne PM versijos

• Kelių bangos ilgių parinktys: 980 nm, 1030 nm, 1064 nm

Tipiškas pritaikymas – 1064 nm didelės galios optinis izoliatorius

• Skaidulinių lazerių sistemos ir MOPA skaiduliniai lazeriai

• Skaiduliniai stiprintuvai

• Optiniai bandymo ir matavimo prietaisai

• Skaidulinės optikos jutimo sistemos

• Sėklų lazerio apsauga stiprintuvo grandinėse

• Didelės galios šviesolaidinės lazerinės sistemos

• Mokslinių tyrimų ir plėtros laboratorijos

• Pramoninės lazerinio apdorojimo sistemos

Techninės specifikacijos-1064nm didelio galingumo optinis izoliatorius

Optinės specifikacijos (T=25°C)

Mechaninės ir aplinkosaugos specifikacijos

Produkto informacija – 1064nm didelės galios optinis izoliatorius

Kas yra optinis izoliatorius?

Optinis izoliatorius, taip pat žinomas kaip Faradėjaus izoliatorius, yra pasyvus dviejų prievadų optinis įrenginys, leidžiantis perduoti pirmenybę viena kryptimi, tuo pačiu užtikrinant aukštą izoliaciją priešinga kryptimi. Tai yra esminis lazerinių ir šviesolaidinių sistemų komponentas, skirtas apsaugoti lazerio šaltinius ir optinius stiprintuvus nuo optinio grįžtamojo ryšio, kurį sukelia atspindėta ir atgal išsklaidyta šviesa.

Optiniai izoliatoriai yra pagrįsti Faradėjaus efektu, kuriame naudojama magneto-optinė medžiaga, kuri sukasi per ją praeinančios šviesos poliarizaciją, kai ją veikia magnetinis laukas. Kartu su poliarizatoriais šis poliarizacijos sukimas leidžia nukreipti optinį perdavimą į priekį ir gerai izoliuoti atgal sklindančią šviesą.

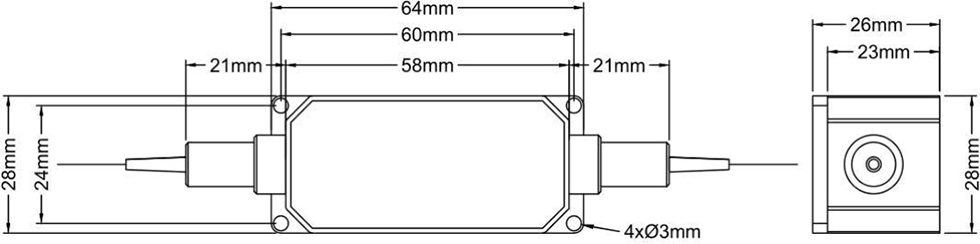

Pakuotės matmenys

1064 nm didelės galios optinis izoliatorius supakuotas į kompaktišką, tvirtą korpusą, kurio matmenys (vienetas: mm):

• Paketo dydis: 58 × 28 × 26 mm (I × P × A)

• 2 prievadų konfigūracija su pluošto košelėmis

• 4 tvirtinimo angos (Ø3 mm) saugiam montavimui

• Sukurtas siekiant didelio patikimumo ir šiluminio stabilumo

Kodėl verta rinktis „Box Optronics“?

• Griežta kokybės kontrolė su 100 % testavimu prieš išsiunčiant

• Konkurencingos kainos ir stabili masinio pristatymo galimybė

• Lanksčios bangos ilgio, galios, šviesolaidžio ir jungčių tinkinimo parinktys

• Galima įvertinti testavimo pavyzdžius

• Visuotinis pristatymas naudojant DHL, UPS ir „FedEx“ greitąjį pristatymą

• Galima ir PM, ir ne PM versijos

• Kelios galios parinktys: nuo 500 mW iki 10 W

• Platus bangos ilgio aprėptis: 980 nm, 1030 nm, 1064 nm

• Patikimas ilgalaikis produkcijos kiekio tiekimas

Užsakymo informacija-1064nm didelės galios optinis izoliatorius

Modelių nomenklatūra

HPMIS - XXXX - X - X - X - X - X - XX

Pavyzdys: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064 nm didelės galios PM izoliatorius, veikia lėta ašis, greitoji ašis užblokuota, PM Panda pluoštas, 900 μm laisvas vamzdelis, 1 m pluošto ilgis, 58x28x26 mm pakuotė, 10 W valdymo galia

Pavyzdys: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064 nm didelės galios izoliatorius (ne PM), Hi1060 pluoštas, 900 μm laisvas vamzdis, 1 m pluošto ilgis, 58x28x26 mm pakuotė, 5 W valdymo galia

Galimos tinkinimo parinktys

• Centrinis bangos ilgis: 980 nm, 1030 nm, 1064 nm, kiti bangos ilgiai galimi paprašius

• Vardinė galia: 500 mW, 1 W, 2 W, 5 W, 10 W, galima didesnė galia pritaikytiems projektams

• Poliarizacijos tipas: PM (poliarizaciją palaikantis) arba ne PM (standartinis vieno režimas)

• PM ašies konfigūracija: lėta ašis veikia, abi ašys veikia

• Pluošto tipas: PM Panda pluoštas, Hi1060, kiti specialūs pluoštai

• Pluošto ilgis: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (galimi pasirinktiniai ilgiai)

• Pigtail tipas: 250 μm plikas pluoštas, 900 μm laisvas vamzdelis, 3,0 mm laisvas vamzdis

• Paketo dydis: standartiniai 58 x 28 x 26 mm arba tinkinti pakuotės matmenys

• Galima didesnės izoliacijos versijos reiklioms programoms

Dėl individualių reikalavimų susisiekite su mūsų pardavimo komanda ir nurodykite savo specifikacijas.

Duomenų lapas ir bandymo ataskaita – 1064 nm didelės galios optinis izoliatorius

Kiekvienas įrenginys pristatomas su išsamia bandymo ataskaita, kurioje dokumentuojami išmatuoti veikimo parametrai. Duomenų lapo PDF faile yra išsamios specifikacijos.

• Atskira bandymo ataskaita pridedama prie kiekvieno įrenginio

Duomenų lapas

Kainos pasiūlymo ir apmokėjimo sąlygos

Citatos sąlygos

• EXW

• DAP

• FOB

• Kitos sąlygos: susisiekite su mumis ir aptarkite.

Mokėjimo sąlygos

• PayPal: greitas ir saugus mokėjimas už pavyzdžius ir nedidelius užsakymus

• T/T (banko pavedimas): standartinis mokėjimo būdas už įprastus gamybos užsakymus

• Alibaba Trade Assurance: saugi internetinių operacijų užsakymų apsauga su pirkėjo garantija

• Kredito kortelė: pasiekiama „PayPal“ ir „Alibaba“.

• Lanksčios mokėjimo sąlygos: galima derėtis

Pristatymo laikas

• Standartinė gamyba: ~10-15 darbo dienų

• Tinkintos konfigūracijos: 15–20 darbo dienų

• Tūriniai užsakymai: dėl gamybos grafiko susisiekite

• Tarptautinis pristatymas: ~3–5 darbo dienos (DHL / UPS / „FedEx express“)

• Pagreitinta paslauga: galima paprašius

Pastabos apie naudojimą ir valdymas – 1064 nm didelės galios optinis izoliatorius

ESD apsauga

Nors optiniai izoliatoriai yra pasyvūs įrenginiai, norint išlaikyti našumą ir patikimumą, reikia tinkamai juos tvarkyti.

• Dirbkite ant švaraus, nedulkėto paviršiaus

• Nelieskite pluošto galinių paviršių tiesiogiai

• Kai nenaudojate, ant jungčių laikykite apsauginius dangtelius

• Naudodami ir montuodami naudokite tinkamą ESD apsaugą

• Naudokite atsargiai, kad nepažeistumėte pluoštinių košelių

Pluošto tvarkymas

• Venkite per daug pluošto lenkimo

• Netraukite ir nesukite pluoštinių kojelių

• Prieš prijungdami išvalykite pluošto jungtis naudodami tinkamus valymo įrankius

• Visada naudokite apsauginius dangtelius nuo dulkių, kai jungtis nenaudojama

• Prieš naudodami apžiūrėkite, ar nepažeistas pluošto galas

• Neviršykite didžiausios tempimo apkrovos (5N)

Galios valdymo svarstymai

• Įsitikinkite, kad įvesties galia neviršija didžiausios vardinės vertės

• Naudokite tinkamą galios stebėjimą, kad išvengtumėte perkrovos

• Suteikite tinkamą šilumos išsklaidymą esant dideliam galios lygiui

• Tvirtinkite ant aušintuvo, kad galėtumėte nuolat veikti didelės galios

Montavimas ir montavimas

• Saugiai sumontuokite izoliatorių naudodami 4 tvirtinimo angas

• Užtikrinkite tinkamą išlygiavimą, kad sumažintumėte papildomų nuostolių

• Palikti pakankamai vietos pluošto lenkimo spinduliui

• Naudokite nurodytą temperatūros diapazoną, kad užtikrintumėte patikimumą

• Venkite mechaninio įtempimo ant pluošto košelių

• Užtikrinkite tinkamą prievado padėtį, kad signalo kryptis būtų teisinga

• Prieš montuodami patikrinkite kryptį pirmyn / atgal

Kokybės užtikrinimas

„Box Optronics“ yra įsipareigojusi teikti aukštos kokybės optinius komponentus su patikimu veikimu. Visi mūsų didelės galios optiniai izoliatoriai prieš išsiuntimą yra kruopščiai tikrinami ir tikrinami.

Garantija

• 12 mėnesių ribota garantija nuo išsiuntimo datos

• Garantija taikoma medžiagų ir gamybos defektams

• Nemokamas sugedusių įrenginių taisymas arba pakeitimas pagal garantiją

• Garantija netaikoma žalai dėl netinkamo naudojimo, netinkamo naudojimo ar neteisėto pakeitimo
