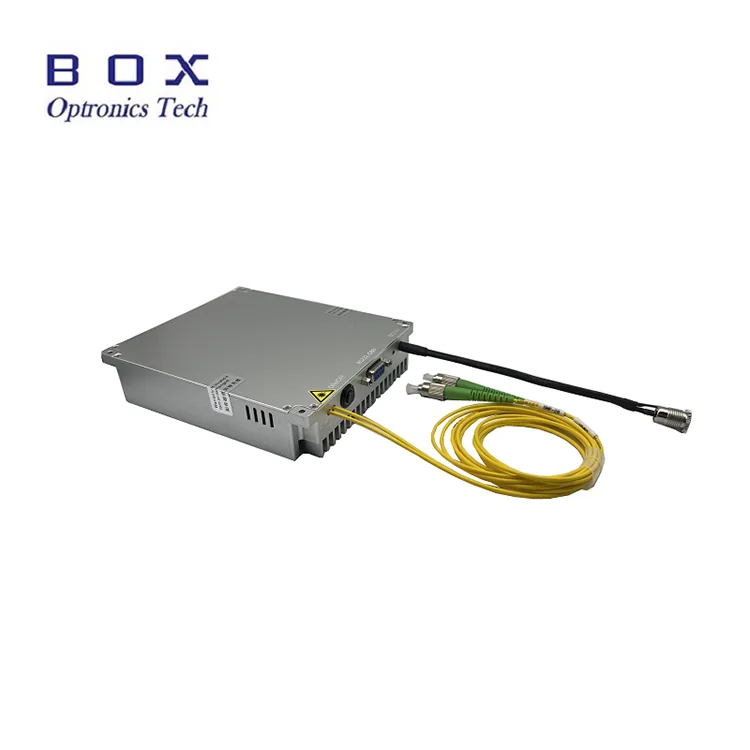

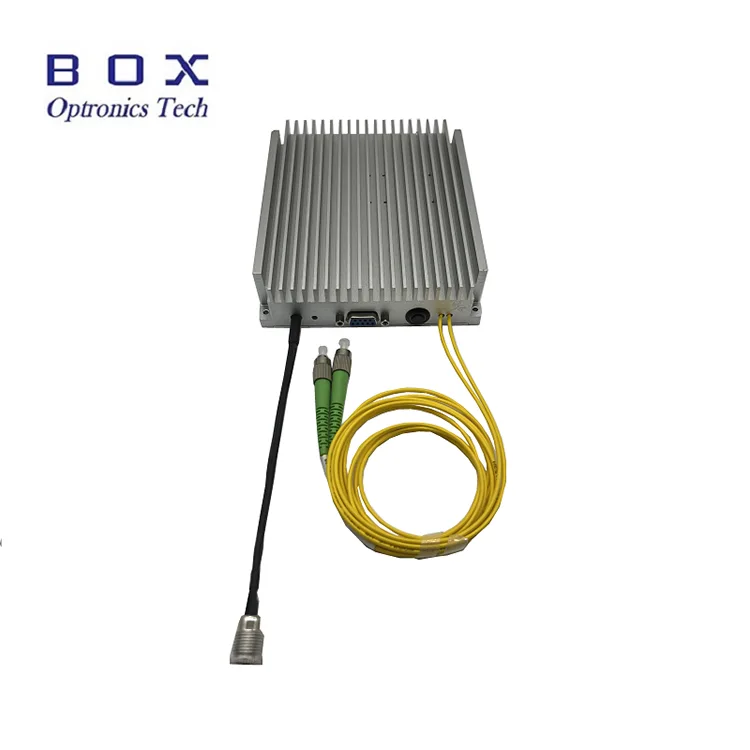

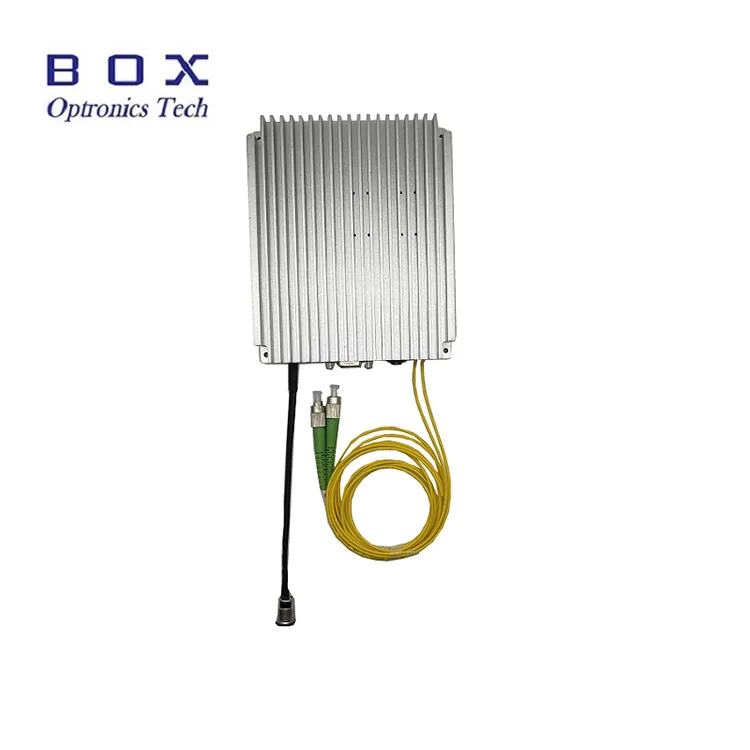

Iterbiu legiruoto pluošto stiprintuvas (YDFA) naudoja puslaidininkinį siurblio lazerį, kad sužadintų iterbiu legiruotą skaidulą, užtikrinant efektyvų optinį stiprinimą 1030–1080 nm bangos ilgių diapazone. Stiprintuvas siūlo pasirenkamą ir nuolat reguliuojamą prisotintą išėjimo galią 17/20/23/25/26/27/30/33/37/40 dBm, pasižymi dideliu stiprėjimu, mažu triukšmu ir stabiliu išvesties našumu.
Galimas ir stalinis, ir kompaktiškas modulis, YDFA palaiko priekinio skydelio valdymą, nuoseklųjį ryšį ir kompiuterio programinės įrangos veikimą, todėl jis tinkamas tokioms programoms kaip 1064 nm lazerinis stiprinimas moksliniuose tyrimuose, pramoninės lazerinės sistemos, šviesolaidinių lazerių programos ir tikslios optinės matavimo sistemos.
|
Parametrai |
Vienetas |
Vertybės |
Pastabos |
|
Veikimo bangos ilgis |
nm |
1030 ~ 1070, 1040 ~ 1080 |
|
|
Įvesties galia |
dBm |
0~10 |
Pritaikoma |
|
Prisotinta išėjimo galia |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm įvestis |
|
Triukšmo figūra |
dB |
≤5,0 |
|
|
Nuo poliarizacijos priklausomas stiprinimas |
dB |
<0.3 |
SM pluoštas |
|
Poliarizacijos išnykimo koeficientas |
dB |
>20 |
PM pluoštas |
|
Įvesties/išvesties izoliacija |
dB |
>35 |
|
|
Pluošto tipas |
- |
Hi1060 arba PM980 |
|
|
Jungtis |
- |
FC/APC |
|
|
Veikimo režimas |
- |
ACC/APC(1) |
|
|
Matmenys |
mm |
260 (W) × 280 (G) × 120 (A) |
Ant stalo (17–26 dBm) |
|
260 (W) × 320 (G) × 120 (A) |
Ant stalo (27–33 dBm) |
||
|
376 (W) × 340 (G) × 112 (A) |
Ant stalo (37–40 dBm) |
||
|
125 (W) × 150 (G) × 20 (A) |
Modulis (17 ~ 20 dBm) |
||
|
139 (W) × 206 (G) × 27 (A) |
Modulis (23 ~ 26 dBm) |
||
|
139 (P) × 235 (G) × 70 (A) |
Modulis (27–40 dBm) |
||
|
Maitinimas |
V |
AC 110~240V, <30W |
Stalviršis |
|
Maitinimas |
V |
5V DC, <15W |
Modulis |
|
Valdymo režimas |
- |
RS232 nuoseklusis ryšys |
Modulis |
|
Ryšio sąsaja |
- |
DB9 Moteris |
Modulis |
|
Darbinė temperatūra |
℃ |
-5~+35 |
|
|
Darbinės drėgmės diapazonas |
% |
0~70 |
|
● Platus bangų ilgių diapazonas;
● Didelė išvesties galia iki 40 dBm;
● Mažas triukšmingumas;
● Hi1060 arba PM980 pasirenkama.
● Netiesinė optika; l
● Mikrobangų fotonika;
● Darnios LiDAR sistemos.

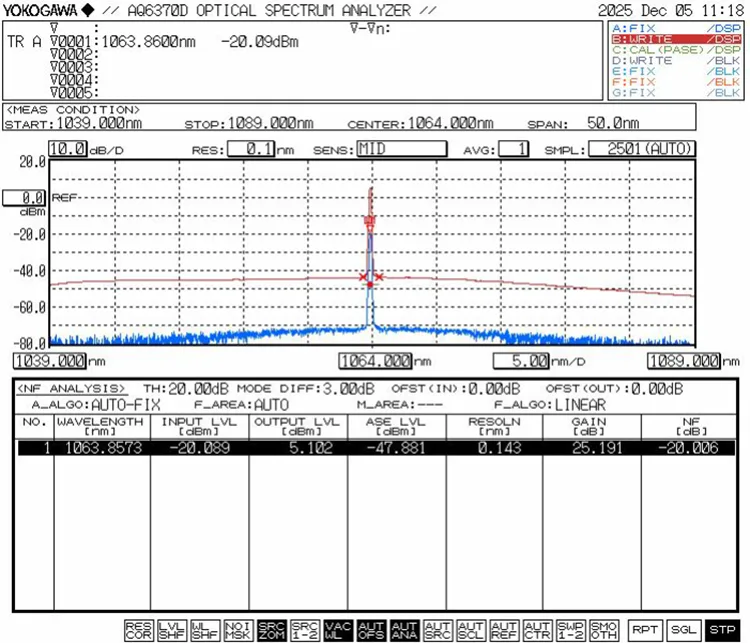

● Optinis sustiprinto 1064 nm signalo spektras, 0 dBm įvesties galia, 3A
● Maitinimo nestabilumas@išėjimo galia 27dBm, 0dBm įvestis 1064nm, APC režimas

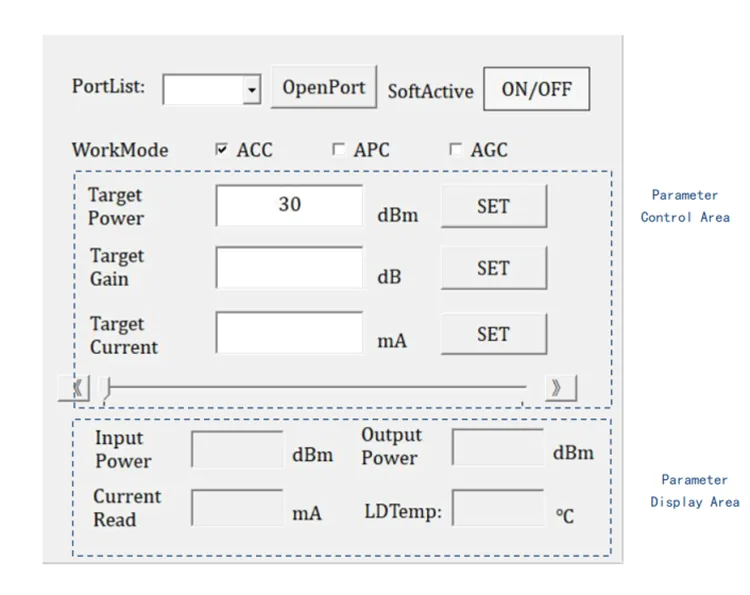

● Kompiuterio valdymo programinės įrangos sąsaja

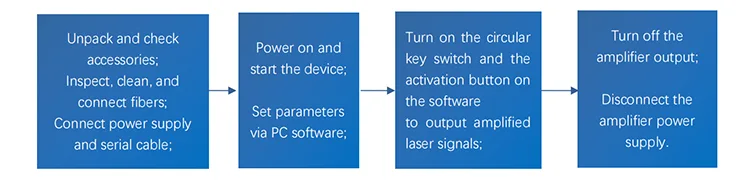

1 veiksmas. Išpakavimas ir surinkimas: Prieš surinkdami patikrinkite, ar visi priedai yra sukomplektuoti, įskaitant maitinimo laidą arba maitinimo adapterį, skaidulinius trumpiklius, naudojimo vadovą, bandymo ataskaitą ir kt.
Prijunkite maitinimo šaltinį: staliniai stiprintuvai gali būti tiesiogiai prijungti prie kintamosios srovės; moduliniai stiprintuvai turi būti prijungti prie nuolatinės srovės perjungiamojo maitinimo šaltinio arba reguliuojamo maitinimo šaltinio, atitinkančio jų maitinimo reikalavimus.
Naudokite specialią įrangą ir įrankius (pluošto galinio paviršiaus tikrintuvą, pluošto jungties valymo rinkinį), kad patikrintumėte ir išvalytumėte pluošto jungties galinį paviršių. Tik tada, kai jis visiškai švarus, naudokite šviesolaidinius trumpiklius, kad prijungtumėte signalo šviesos šaltinį prie stiprintuvo įvesties prievado.
2 veiksmas. Įjunkite stiprintuvo maitinimą, kompiuterio programinėje įrangoje pasirinkite darbo režimą ir nustatykite tokius parametrus kaip išėjimo galia arba siurblio srovė.
Pastaba: kiekvieną kartą, kai įjungiamas stiprintuvo modulis, darbo režimas (APC/ACC) ir stiprintuvo darbinė srovė arba išėjimo galia yra paskutinio naudojimo parametrų nustatymai. Jei reikia koreguoti, jį galima modifikuoti naudojant kompiuterio programinę įrangą. Paprastai gamykloje stiprintuvas yra nustatytas į mažiausią darbinę srovę ir mažiausią išėjimo galią.
3 veiksmas. Paspauskite modulio aktyvinimo rakto jungiklį (ACT) ir kompiuterio programinėje įrangoje spustelėkite minkštąjį aktyvinimo jungiklį (SOFTACTIVE). Šiuo metu lazerio signalas pradedamas stiprinti ir išvesti. Eksperimento metu pagal poreikį galima laiku reguliuoti darbo režimą ir išėjimo galią.
Pastaba: Kai stiprintuvas yra šviesą skleidžiančioje būsenoje (aktyvinimo jungiklis įjungtas), griežtai draudžiama kišti, atjungti arba prijungti šviesolaidžio trumpiklio jungtis; kitu atveju gali būti pažeistas šviesolaidžio trumpiklio jungties galas ir pats stiprintuvas, todėl gali atsirasti gedimų.
4 nustatymas. Panaudoję išjunkite aktyvinimo rakto jungiklį (ACT), kad išjungtumėte stiprintuvo išvestį, išjunkite maitinimą ir atjunkite skaidulų jungtį.
|
YDFA |
Išėjimo galia |
Pluošto tipas |
Matmenys |
|
YDFA |
-XX |
-XX |
-X |
|
Iterbiu legiruotas pluošto stiprintuvas |
17: 17dBm 20: 20 dBm 23: 23dBm ... 40: 40 dBm |
SM: Hi1060 PM: 980 PM |
M: Modulis B: stalviršis |
pvz.: YDFA-27-PM-M
(Užsakymo informacija: Iterbiu legiruotas Fiber Amplifier, 27dBm išėjimo galia, su PM980 pluoštu, modulių paketas).
● Kainos pasiūlymo sąlygos
(1) EXW:
Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.
(2) DAP:
Jei neturite paskyros, iš anksto apmokėkite prekių siuntimo išlaidas.
(3) Kita
● Mokėjimo sąlygos
Yra PayPal ir T/T.
Gamyba: 10-15 darbo dienų. (Jei yra sandėlyje, pristatymas bus greitesnis.)
Tarptautinė logistika: 3-5 darbo dienos.
● Stiprintuvas turi veikti vardinio optinio signalo bangos ilgio ir galios diapazone. Neįveskite optinių signalų, viršijančių nurodytą diapazoną. Norėdami sužinoti konkrečius parametrus, žr. gaminio bandymo ataskaitą.
● Prieš pradėdami įsitikinkite, kad maitinimo jungiklis ir raktinis jungiklis yra išjungti, tada prijunkite maitinimo šaltinį. Išjungdami pirmiausia išjunkite raktinį jungiklį ir atjunkite maitinimą, kai užges išvesties indikatorius. Neatjunkite maitinimo šaltinio, kai veikia stiprintuvas.
● Nerekomenduojama dažnai prijungti / atjungti įvesties ir išvesties skaidulinių jungčių, nes tai gali sukelti dulkių užteršimą, padidėjusį įkišimo praradimą arba skaidulinės jungties galinio paviršiaus nudegimą.
● FC/APC jungtis prie pagrindinio išvesties prievado skirta tik galios tikrinimui; griežtai draudžiama jį prijungti prie kitų skaidulinių jungčių. Jei išvesties pluoštą reikia prijungti prie kitų skaidulų, rekomenduojamas lydymosi sujungimas su pluošto suliejimo sujungikliu.
● Saugokite įrenginį nuo drėgmės, dulkių ir korozijos; laikykite jį sausoje vietoje.
● Garantinis laikotarpis:
Nemokamas remontas arba pakeitimas dėl ne žmogaus sukeltų defektų per 1 metus nuo įsigijimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.
● Nemokamos garantijos išimtys:
Nemokamo garantinio laikotarpio metu gedimams, atsiradusiems dėl gaminio kokybės problemų, bus teikiamos nemokamos remonto ar keitimo paslaugos. Tačiau per garantinį laikotarpį „Box Optronics“ pasilieka teisę atsisakyti nemokamų remonto paslaugų šiais atvejais:
(1) Žala, padaryta dėl natūralių veiksnių (pvz., žaibo, dulkių) arba aplinkos poveikio.
(2) Gedimai dėl netinkamo naudotojo veikimo.
(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.
(4) Neleistinas išardymas, keitimas ar taisymas.
(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.
(6) Žala arba praradimas transportavimo metu.
